はりの計算式を連載で紹介しています。

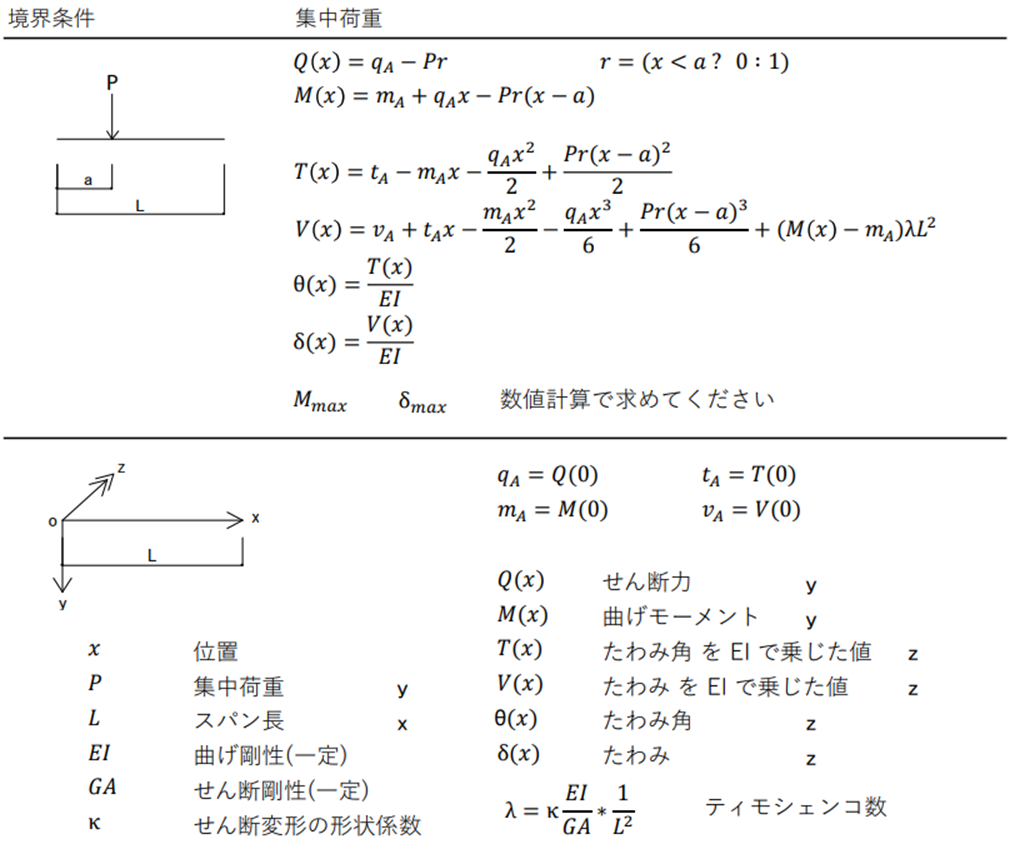

境界条件 集中荷重 です。

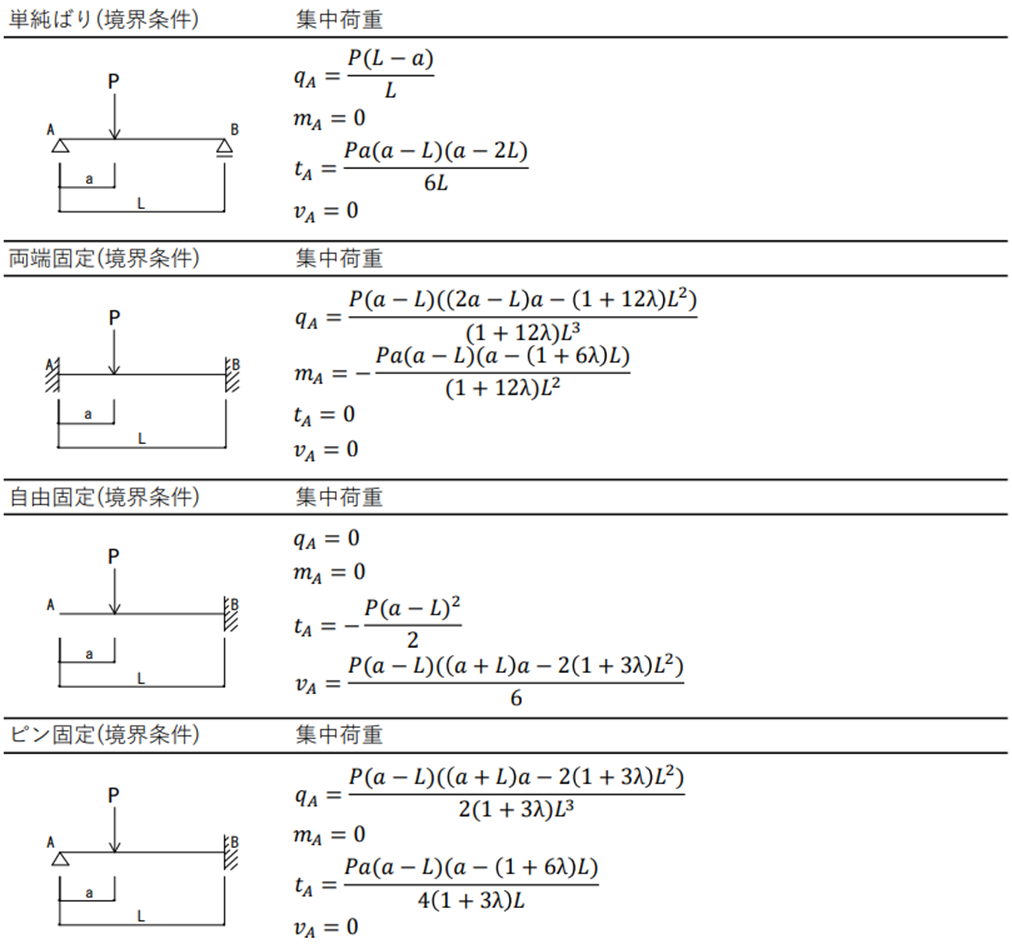

支持条件
tp = 0 単純ばり
tp = 1 片持ち梁(自由固定)
tp = 2 片持ち梁(固定自由)
tp = 3 両端固定
tp = 4 1端ピン他端固定
tp = 5 1端固定他端ピン
qA = Q(x=0) せん断力
mA = M(x=0) 曲げモーメント
tA = T(x=0) たわみ角を曲げ剛性 EI で乗じたもの
vA = V(x=0) たわみを曲げ剛性 EI で乗じたもの
からはりを計算するやり方です。
計算式本体
(x < a ? 0 : 1) は 三項演算子 ternary operator で x< a なら 0 でないなら 1 を返します。
チェック用プログラム
:境界条件 集中荷重
@echo off
ruby -x %0
pause
goto:eof
#!ruby
def mq1(x, tp, l, a, w, qa, ma, ta, va, ei = nil, __g__ = 0)
r = (x < a ? 0 : 1.0)
q = qa - w * r
m = ma + qa * x - w * r * (x - a)
t = ta - ma * x - qa / 2 * x ** 2 + w * r / 2 * (x - a) ** 2
v = va + ta * x - ma / 2 * x ** 2 - qa / 6 * x ** 3 + w * r / 6 * (x - a) ** 3 + __g__ * (m - ma) * l ** 2
if ei == nil
return q, m, t, v
else
return q, m, t / ei, v / ei
end
end
x = 2.5 #m
l = 5.0 #m
a = 2.5 #m
w = 50.0 #kN
e = 6.5 * 10**6 #kN/m2
t = 0.15 #m
h = 0.30 #m
g = e/15 #kN/m2
ei = e * t * h ** 3 / 12
ga = g * t * h
__g__ = 1.2 * ei / ga / l ** 2
tp = 0
if tp == 0
# o-----o
qa = -w * (a - l) / l
ma = 0.0
ta = w * a * (a - 2 * l) * (a - l) / (6 * l)
va = 0.0
elsif tp == 1
# ------|
qa = 0.0
ma = 0.0
ta = -w * (a - l) ** 2 / 2
va = w * (a - l) * ( (a + l) * a - 2 * (3 * __g__ + 1) * l ** 2) / 6
elsif tp == 2
# |------
qa = w
ma = -w * a
ta = 0.0
va = 0.0
elsif tp == 3
# |-----|
qa = w * (a - l) * ( (2 * a - l) * a - (12 * __g__ + 1) * l ** 2) / (l ** 3 * (12 * __g__ + 1))
ma = -w * a * (a - l) * (a - (6 * __g__ + 1) * l) / (l ** 2 * (12 * __g__ + 1))
ta = 0.0
va = 0.0
elsif tp == 4
# o-----|
qa = w * (a - l) * ( (a + l) * a - 2 * (3 * __g__ + 1) * l ** 2) / (2 * l ** 3 * (3 * __g__ + 1))
ma = 0.0
ta = w * a * (a - l) * (a - (6 * __g__ + 1) * l) / (4 * l * (3 * __g__ + 1))
va = 0.0
elsif tp == 5
# |-----o
qa = w * (a - l) * ( (a - 2 * l) * a - 2 * (3 * __g__ + 1) * l ** 2) / (2 * l ** 3 * (3 * __g__ + 1))
ma = -w * a * (a - 2 * l) * (a - l) / (2 * l ** 2 * (3 * __g__ + 1))
ta = 0.0
va = 0.0
end
q, m, t, v = mq1(x, tp, l, a, w, qa, ma, ta, va, ei, __g__)
p [x, q, m, t, v]
__END__
x = 2.5 #m
l = 5.0 #m
a = 2.5 #m
w = 50.0 #kN
e = 6.5 * 10**6 #kN/m2
t = 0.15 #m
h = 0.30 #m
g = e/15 #kN/m2

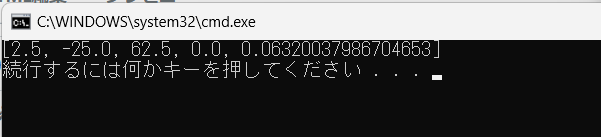

計算結果は
となります。[x, q, m, t, v]

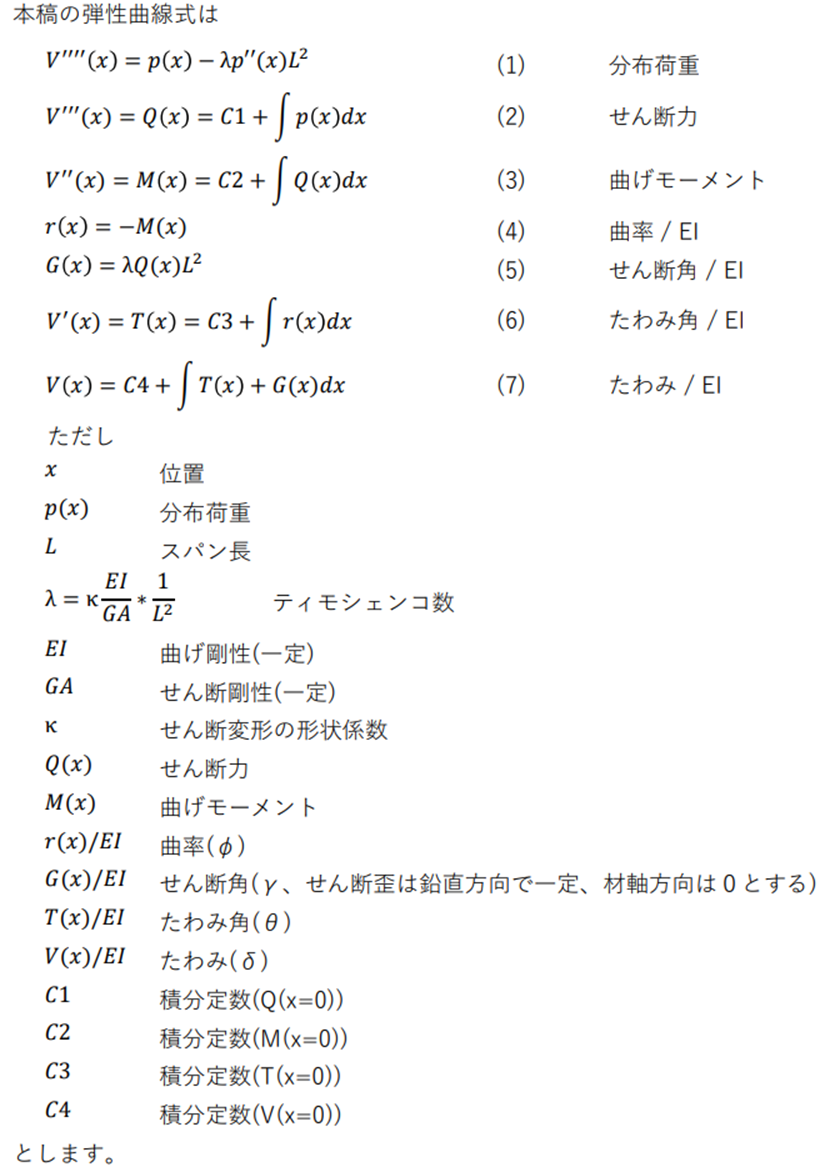

弾性曲線式
