jw_cad 外部変形－ (4167) はりを解く(両端ばね＋鉛直・回転変位：↓↑荷重) －

外部変形はデータのやり取りをテキストファイルで行うのでプログラム言語は自由に選ぶことができます。図形は機能的かつシンプルなため、数多くのユーザーに受け入れられています。

maximaではりを解いています。

(はりを解く(両端ばね＋鉛直・回転変位：↓↑荷重))

スクリプト例

:はりを解く(両端ばね＋鉛直・回転変位：↓↑荷重)
@echo off
path C:\maxima-5.49.0\bin;%path%
more +4 %0 | maxima --very-quiet & pause & goto:eof
/*

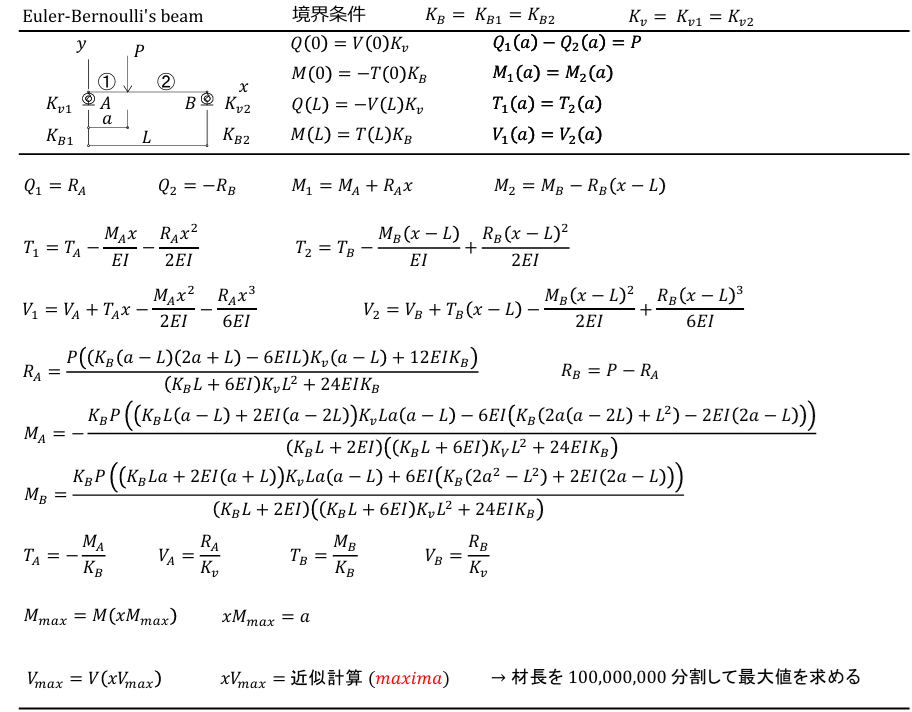

: VA TA   P       P    VB TB
:  |/_____|_____________|/
    ◎            |    ◎ KB
    >                   > KV

:   0     a      L-a    L ---> x
:   |---------L---------|

    y
    |
    |_____x
  ／
 z

  KB : 回転ばね kNm/rad
  KV : 鉛直ばね kN/m
  TA, TB : たわみ角 左回りが正 rad
  VA, VB : たわみ 上方向が正 m
  P : 集中荷重 上方向が正 kN
  a : 集中荷重の位置 m
  Q1, Q2, Q3 : せん断力 上方向が正 kN
  M1, M2, M3 : 曲げモーメント 左回りが正 kNm
  L : スパン長 m
  EI : 曲げ剛性(一定)

  エンコード UTF-8(BOM無し) で保存して実行してください。
*/
assume(L>0,a>=0)$
/*
define(Q1(x), C1)$
define(M1(x), C2 + integrate(Q1(x), x))$
define(T1(x), C3 - integrate(M1(x)/EI, x))$
define(V1(x), C4 + integrate(T1(x), x))$
define(Q2(x), C5)$
define(M2(x), C6 + integrate(Q2(x), x))$
define(T2(x), C7 - integrate(M2(x)/EI, x))$
define(V2(x), C8 + integrate(T2(x), x))$
define(Q3(x), C9)$
define(M3(x), C10 + integrate(Q3(x), x))$
define(T3(x), C11 - integrate(M3(x)/EI, x))$
define(V3(x), C12 + integrate(T3(x), x))$
s: solve(
  [T1(0)=-M1(0)/KB+TA, V1(0)= Q1(0)/KV+VA,
   T3(L)= M3(L)/KB+TB, V3(L)=-Q3(L)/KV+VB,
   Q1(a)-Q2(a)=P, M1(a)=M2(a), T1(a)=T2(a), V1(a)=V2(a),
   Q2(L-a)-Q3(L-a)=-P, M2(L-a)=M3(L-a), T2(L-a)=T3(L-a), V2(L-a)=V3(L-a)],
  [C1, C2, C3, C4, C5, C6, C7, C8, C9, C10, C11, C12])$
[Q1, M1, T1, V1]: ev([Q1(x), M1(x), T1(x), V1(x)], s)$
[Q2, M2, T2, V2]: ev([Q2(x), M2(x), T2(x), V2(x)], s)$
[Q3, M3, T3, V3]: ev([Q3(x), M3(x), T3(x), V3(x)], s)$

RA:ev(Q1,x=0)$
RB:-ev(Q3,x=L)$
MA:ev(M1,x=0)$
MB:-ev(M3,x=L)$

print("RA:",string(factor(RA)))$
print("RB:",string(factor(RB)))$
print("MA:",string(factor(MA)))$
print("MB:",string(factor(MB)))$

print("Q1-RA:",string(factor(Q1-RA)))$
print("M1-MA-RA*x:",string(factor(M1-MA-RA*x)))$
print("T1-TA+MA/KB+(MA*x+RA*x^2/2)/EI:",string(factor(T1-TA+MA/KB+(MA*x+RA*x^2/2)/EI)))$
print("V1-VA-(TA-MA/KB)*x-RA/KV+(MA*x^2/2+RA*x^3/6)/EI:",string(factor(V1-VA-(TA-MA/KB)*x-RA/KV+(MA*x^2/2+RA*x^3/6)/EI)))$
print("Q2-Q1:",string(factor(Q2-Q1)))$
print("M2-M1:",string(factor(M2-M1)))$
print("T2-T1:",string(factor(T2-T1)))$
print("V2-V1:",string(factor(V2-V1)))$
print("Q3+RB:",string(factor(Q3+RB)))$
print("M3+MB+RB*(x-L):",string(factor(M3+MB+RB*(x-L))))$
print("T3-TB+MB/KB-(MB*(x-L)+RB*(x-L)^2/2)/EI:",string(factor(T3-TB+MB/KB-(MB*(x-L)+RB*(x-L)^2/2)/EI)))$
print("V3-VB-(TB-MB/KB)*(x-L)-RB/KV-(MB*(x-L)^2/2+RB*(x-L)^3/6)/EI:",string(factor(V3-VB-(TB-MB/KB)*(x-L)-RB/KV-(MB*(x-L)^2/2+RB*(x-L)^3/6)/EI)))$ quit()$
*/

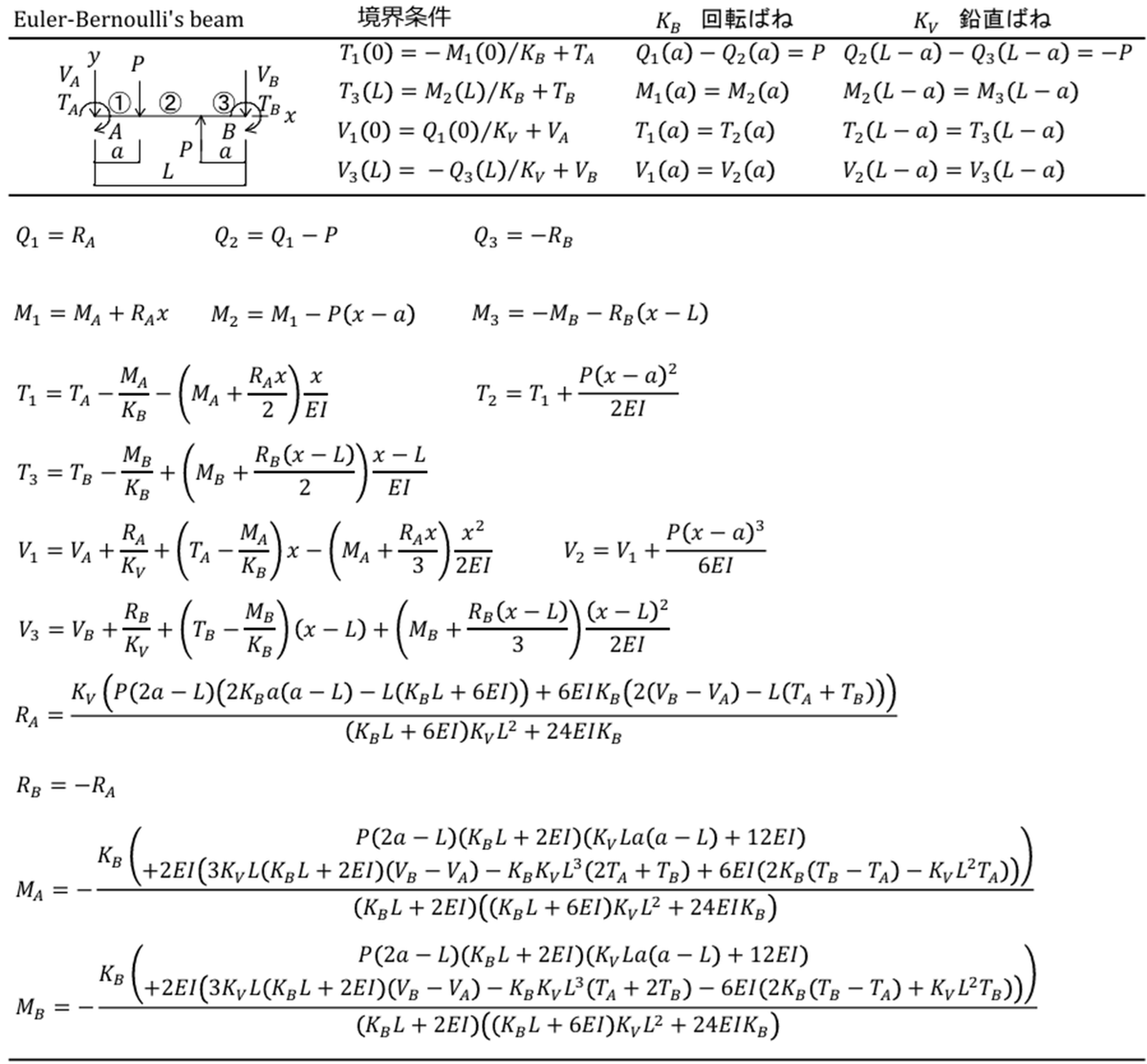

RA: KV*(P*(2*a-L)*(2*KB*a*(a-L)-L*(KB*L+6*EI))+6*EI*KB*(2*(VB-VA)-L*(TB+TA))
)/((KB*L+6*EI)*KV*L^2+24*EI*KB)$
RB:-RA$
MA:-KB*((KB*L+2*EI)*P*(2*a-L)*(KV*L*a*(a-L)+12*EI)
+2*EI*(3*KV*L*(KB*L+2*EI)*(VB-VA)-KB*KV*L^3*(TB+2*TA)+6*EI*(2*KB*(TB-TA)-KV*L^2*TA))
)/((KB*L+2*EI)*((KB*L+6*EI)*KV*L^2+24*EI*KB))$
MB:-KB*((KB*L+2*EI)*P*(2*a-L)*(KV*L*a*(a-L)+12*EI)
+2*EI*(3*KV*L*(KB*L+2*EI)*(VB-VA)-KB*KV*L^3*(2*TB+TA)-6*EI*(2*KB*(TB-TA)+KV*L^2*TB))
)/((KB*L+2*EI)*((KB*L+6*EI)*KV*L^2+24*EI*KB))$

Q1: RA$
M1: MA+RA*x$
T1: TA-MA/KB-(MA*x+RA*x^2/2)/EI$
V1: VA+(TA-MA/KB)*x+RA/KV-(MA*x^2/2+RA*x^3/6)/EI$
Q2: Q1-P$
M2: M1-P*(x-a)$
T2: T1+P*(x-a)^2/(2*EI)$
V2: V1+P*(x-a)^3/(6*EI)$
Q3:-RB$
M3:-MB-RB*(x-L)$
T3: TB-MB/KB+(MB*(x-L)+RB*(x-L)^2/2)/EI$
V3: VB+(TB-MB/KB)*(x-L)+RB/KV+(MB*(x-L)^2/2+RB*(x-L)^3/6)/EI$

Q:if a>x then Q1 elseif x>=a and L-a>x then Q2 else Q3$
M:if a>x then M1 elseif x>=a and L-a>x then M2 else M3$
T:if a>x then T1 elseif x>=a and L-a>x then T2 else T3$
V:if a>x then V1 elseif x>=a and L-a>x then V2 else V3$

KB:1000$
KV:1000*10$
[TA, TB]: [-1,-2]/1000$
[VA, VB]: [-1,-2]/1000$
P:-10$
a:1.5$
[L,B,D,E,G,fs]: [5,0.15,0.30,6.5,6.5/15,1.2]$

EI: E * B * D^3 / 12 * 10^6$ /* kN*m*m */

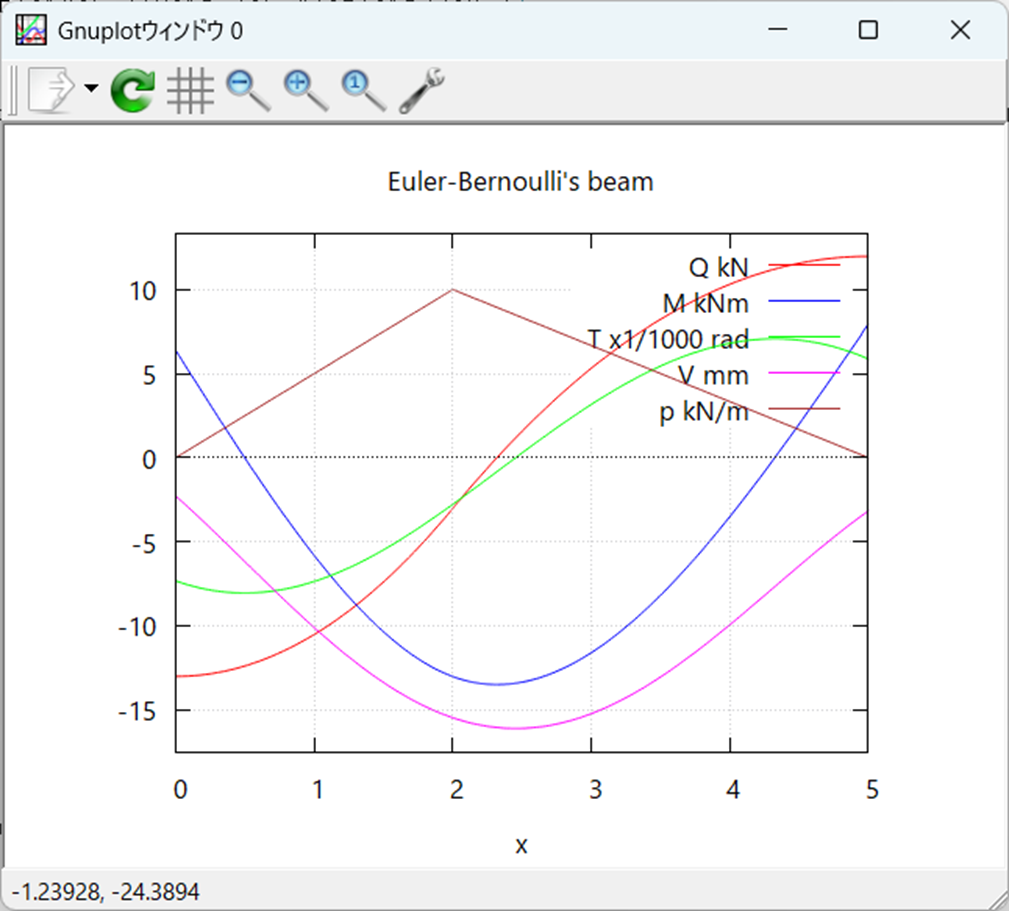

plot2d([Q,M,T*1000,V*1000], [x,0,L], grid2d, [title, "Euler-Bernoulli's beam"],
  [legend,"Q kN","M kNm","T x1/1000 rad","V mm"],
  [color,red,blue,green,magenta])$

?sleep(10)$
quit()$

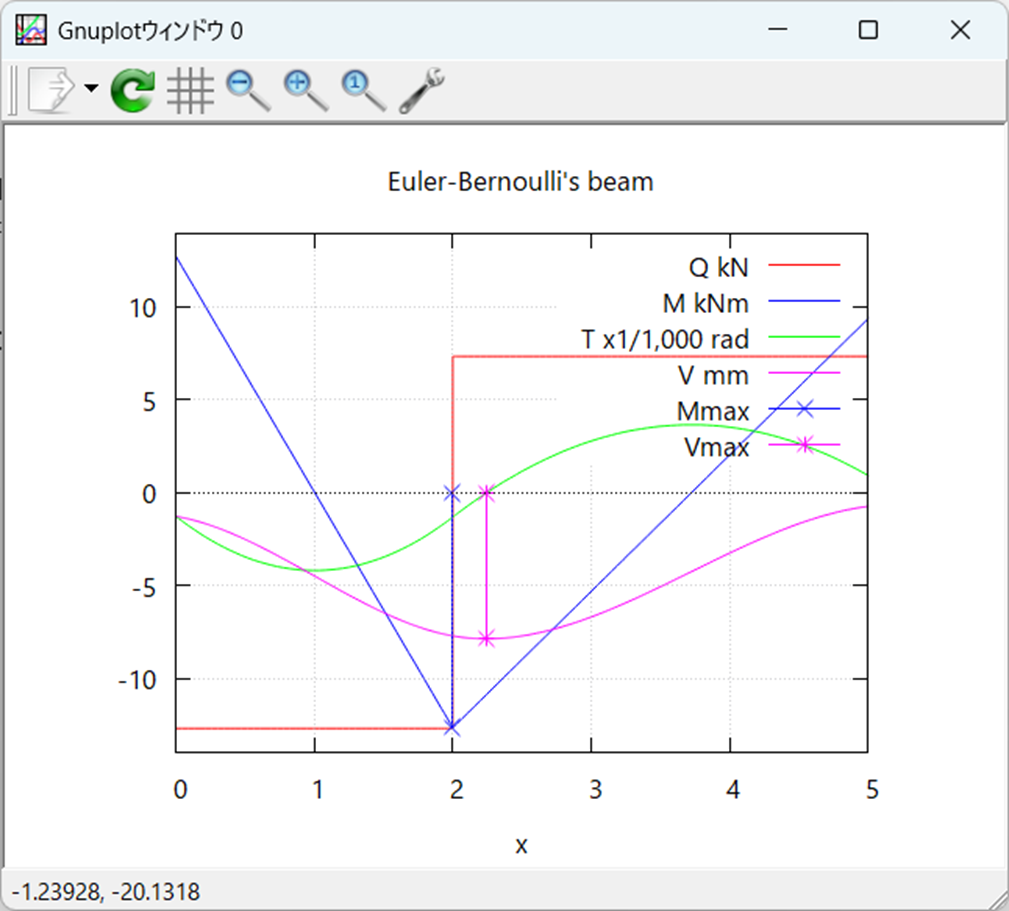

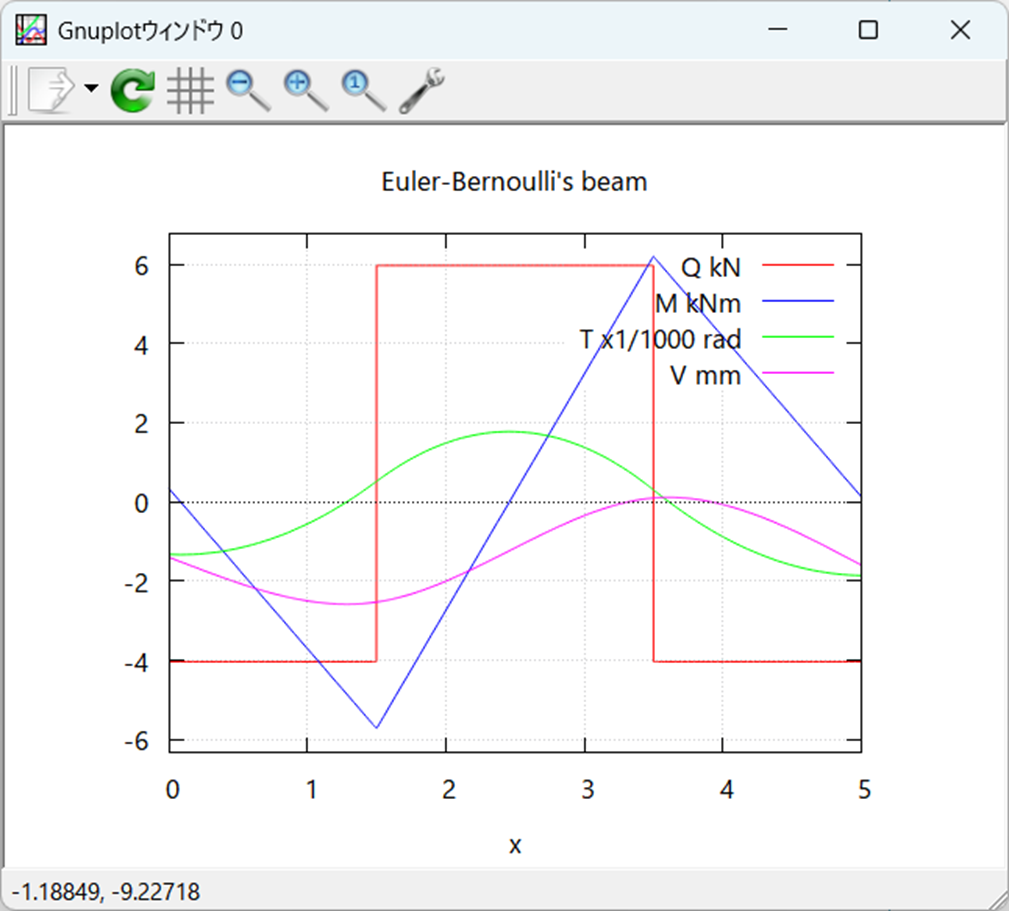

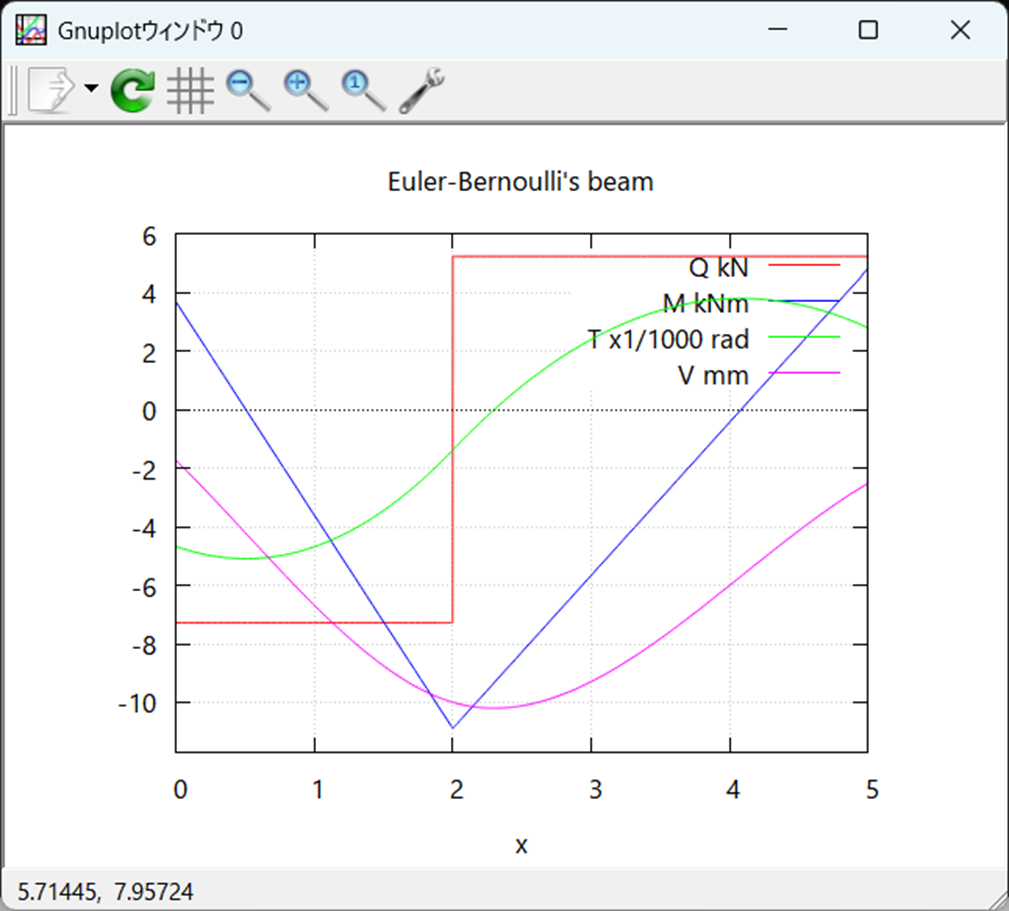

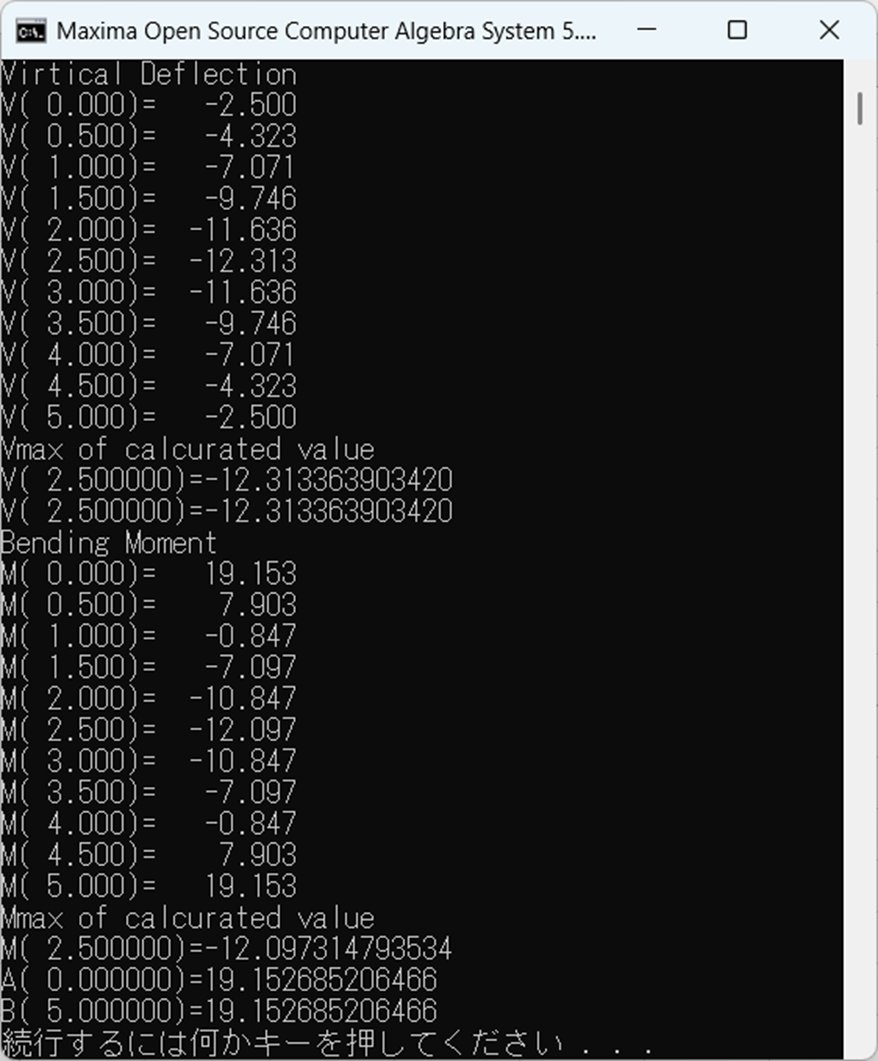

(計算結果)

L=5.0m

KB=1000 kNm/rad

KV=10000 kN/m

VA=-1/1000 m

VB=-2/1000 m

TA=-1/1000 rad

TB=-2/1000 rad

P=-10 kN

a=1.5m

B x D = 150x300mm

E65-F225 構造用集成材すぎ(JAS)

両端にばねがあり、そこにたわみとたわみ角を与えたはりの計算式を導入しました。

2026-09-25

jw_cad 外部変形－ (4166-2) はりを解く(両端ばね＋鉛直・回転変位：↓↓荷重(2)) －

maximaではりを解いています。

(はりを解く(両端ばね＋鉛直・回転変位：↓↓荷重(2)))

スクリプト例

:はりを解く(両端ばね＋鉛直・回転変位：↓↓荷重(2))
@echo off
path C:\maxima-5.49.0\bin;%path%
more +4 %0 | maxima --very-quiet & pause & goto:eof
/*

: VA TA   P       P    VB TB
:  |/_____|_______|_____|/
    ◎                 ◎ KB
    >                   > KV

:   0     a      L-a    L ---> x
:   |---------L---------|

    y
    |
    |_____x
  ／
 z

  KB : 回転ばね kNm/rad
  KV : 鉛直ばね kN/m
  TA, TB : たわみ角 左回りが正 rad
  VA, VB : たわみ 上方向が正 m
  P : 集中荷重 上方向が正 kN
  a : 集中荷重の位置 m
  Q1, Q2, Q3 : せん断力 上方向が正 kN
  M1, M2, M3 : 曲げモーメント 左回りが正 kNm
  L : スパン長 m
  EI : 曲げ剛性(一定)

  エンコード UTF-8(BOM無し) で保存して実行してください。
*/
assume(L>0,a>=0)$
/*
define(Q1(x), C1)$
define(M1(x), C2 + integrate(Q1(x), x))$
define(T1(x), C3 - integrate(M1(x)/EI, x))$
define(V1(x), C4 + integrate(T1(x), x))$
define(Q2(x), C5)$
define(M2(x), C6 + integrate(Q2(x), x))$
define(T2(x), C7 - integrate(M2(x)/EI, x))$
define(V2(x), C8 + integrate(T2(x), x))$
define(Q3(x), C9)$
define(M3(x), C10 + integrate(Q3(x), x))$
define(T3(x), C11 - integrate(M3(x)/EI, x))$
define(V3(x), C12 + integrate(T3(x), x))$
s: solve(
  [T1(0)=-M1(0)/KB+TA, V1(0)= Q1(0)/KV+VA,
   T3(L)= M3(L)/KB+TB, V3(L)=-Q3(L)/KV+VB,
   Q1(a)-Q2(a)=P, M1(a)=M2(a), T1(a)=T2(a), V1(a)=V2(a),
   Q2(L-a)-Q3(L-a)=P, M2(L-a)=M3(L-a), T2(L-a)=T3(L-a), V2(L-a)=V3(L-a)],
  [C1, C2, C3, C4, C5, C6, C7, C8, C9, C10, C11, C12])$
[Q1, M1, T1, V1]: ev([Q1(x), M1(x), T1(x), V1(x)], s)$
[Q2, M2, T2, V2]: ev([Q2(x), M2(x), T2(x), V2(x)], s)$
[Q3, M3, T3, V3]: ev([Q3(x), M3(x), T3(x), V3(x)], s)$

RA:ev(Q1,x=0)$
RB:-ev(Q3,x=L)$
MA:ev(M1,x=0)$
MB:-ev(M3,x=L)$

print("RA:",string(factor(RA)))$
print("RB:",string(factor(RB)))$
print("MA:",string(factor(MA)))$
print("MB:",string(factor(MB)))$

print("Q1-RA:",string(factor(Q1-RA)))$
print("M1-MA-RA*x:",string(factor(M1-MA-RA*x)))$
print("T1-TA+MA/KB+(MA*x+RA*x^2/2)/EI:",string(factor(T1-TA+MA/KB+(MA*x+RA*x^2/2)/EI)))$
print("V1-VA-(TA-MA/KB)*x-RA/KV+(MA*x^2/2+RA*x^3/6)/EI:",string(factor(V1-VA-(TA-MA/KB)*x-RA/KV+(MA*x^2/2+RA*x^3/6)/EI)))$
print("Q2-Q1:",string(factor(Q2-Q1)))$
print("M2-M1:",string(factor(M2-M1)))$
print("T2-T1:",string(factor(T2-T1)))$
print("V2-V1:",string(factor(V2-V1)))$
print("Q3+RB:",string(factor(Q3+RB)))$
print("M3+MB+RB*(x-L):",string(factor(M3+MB+RB*(x-L))))$
print("T3-TB+MB/KB-(MB*(x-L)+RB*(x-L)^2/2)/EI:",string(factor(T3-TB+MB/KB-(MB*(x-L)+RB*(x-L)^2/2)/EI)))$
print("V3-VB-(TB-MB/KB)*(x-L)-RB/KV-(MB*(x-L)^2/2+RB*(x-L)^3/6)/EI:",string(factor(V3-VB-(TB-MB/KB)*(x-L)-RB/KV-(MB*(x-L)^2/2+RB*(x-L)^3/6)/EI)))$ quit()$
*/

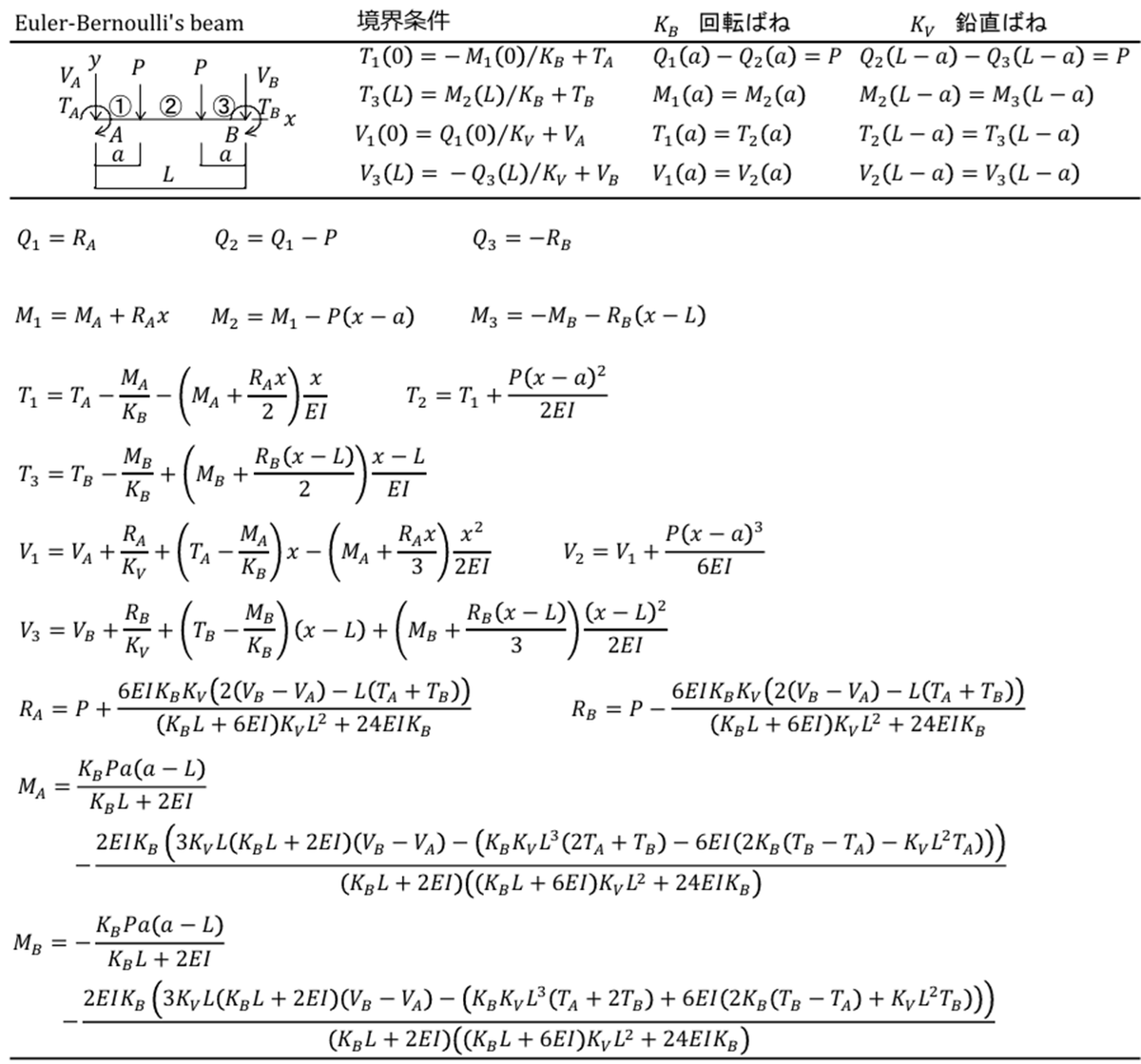

RA: P+6*EI*KB*KV*(2*(VB-VA)-L*(TB+TA))/((KB*L+6*EI)*KV*L^2+24*EI*KB)$
RB: P-6*EI*KB*KV*(2*(VB-VA)-L*(TB+TA))/((KB*L+6*EI)*KV*L^2+24*EI*KB)$
MA: KB*P*a*(a-L)/(KB*L+2*EI)
-2*EI*KB*(3*KV*L*(KB*L+2*EI)*(VB-VA)-(KB*KV*L^3*(TB+2*TA)-6*EI*(2*KB*(TB-TA)-KV*L^2*TA))
)/((KB*L+2*EI)*((KB*L+6*EI)*KV*L^2+24*EI*KB))$
MB:-KB*P*a*(a-L)/(KB*L+2*EI)
-2*EI*KB*(3*KV*L*(KB*L+2*EI)*(VB-VA)-(KB*KV*L^3*(2*TB+TA)+6*EI*(2*KB*(TB-TA)+KV*L^2*TB))
)/((KB*L+2*EI)*((KB*L+6*EI)*KV*L^2+24*EI*KB))$

Q1: RA$
M1: MA+RA*x$
T1: TA-MA/KB-(MA*x+RA*x^2/2)/EI$
V1: VA+(TA-MA/KB)*x+RA/KV-(MA*x^2/2+RA*x^3/6)/EI$
Q2: Q1-P$
M2: M1-P*(x-a)$
T2: T1+P*(x-a)^2/(2*EI)$
V2: V1+P*(x-a)^3/(6*EI)$
Q3:-RB$
M3:-MB-RB*(x-L)$
T3: TB-MB/KB+(MB*(x-L)+RB*(x-L)^2/2)/EI$
V3: VB+(TB-MB/KB)*(x-L)+RB/KV+(MB*(x-L)^2/2+RB*(x-L)^3/6)/EI$

Q:if a>x then Q1 elseif x>=a and L-a>x then Q2 else Q3$
M:if a>x then M1 elseif x>=a and L-a>x then M2 else M3$
T:if a>x then T1 elseif x>=a and L-a>x then T2 else T3$
V:if a>x then V1 elseif x>=a and L-a>x then V2 else V3$

KB:1000$
KV:1000*10$
[TA, TB]: [-1,-2]/1000$
[VA, VB]: [-1,-2]/1000$
P:-10$
a:1.5$
[L,B,D,E,G,fs]: [5,0.15,0.30,6.5,6.5/15,1.2]$

EI: E * B * D^3 / 12 * 10^6$ /* kN*m*m */

plot2d([Q,M,T*1000,V*1000], [x,0,L], grid2d, [title, "Euler-Bernoulli's beam"],
  [legend,"Q kN","M kNm","T x1/1000 rad","V mm"],
  [color,red,blue,green,magenta])$

?sleep(10)$
quit()$

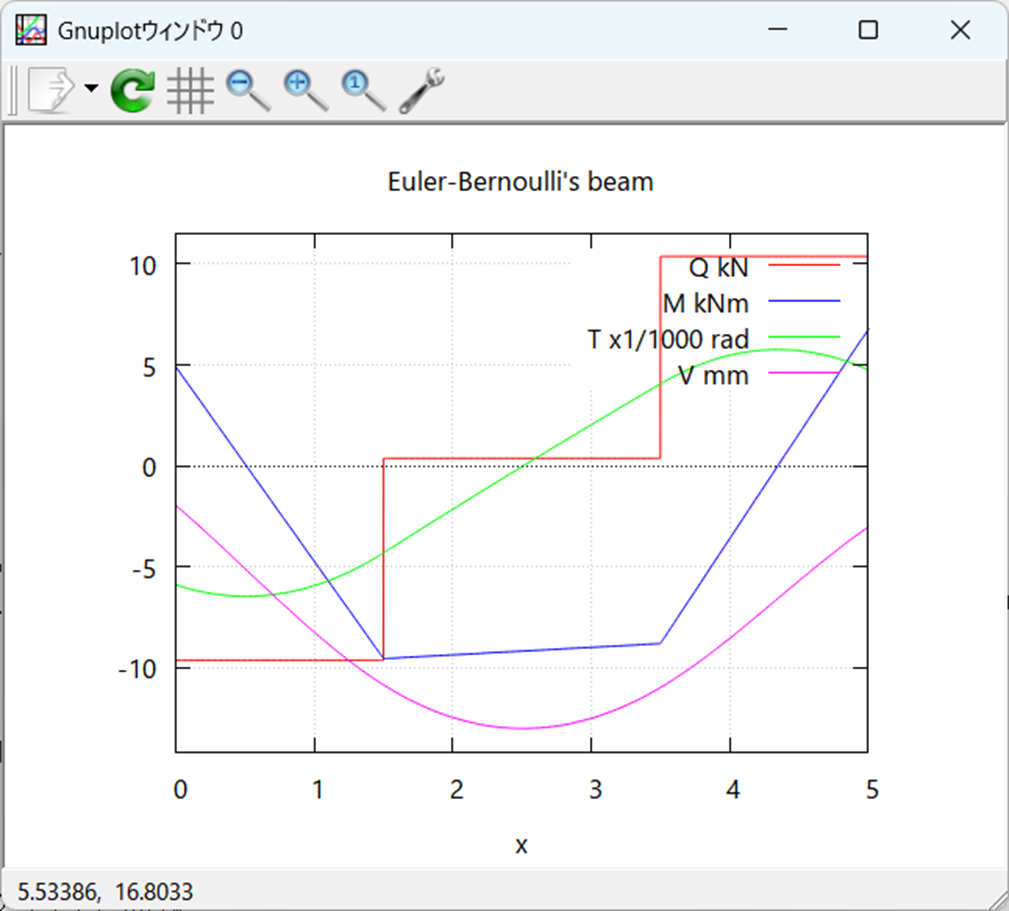

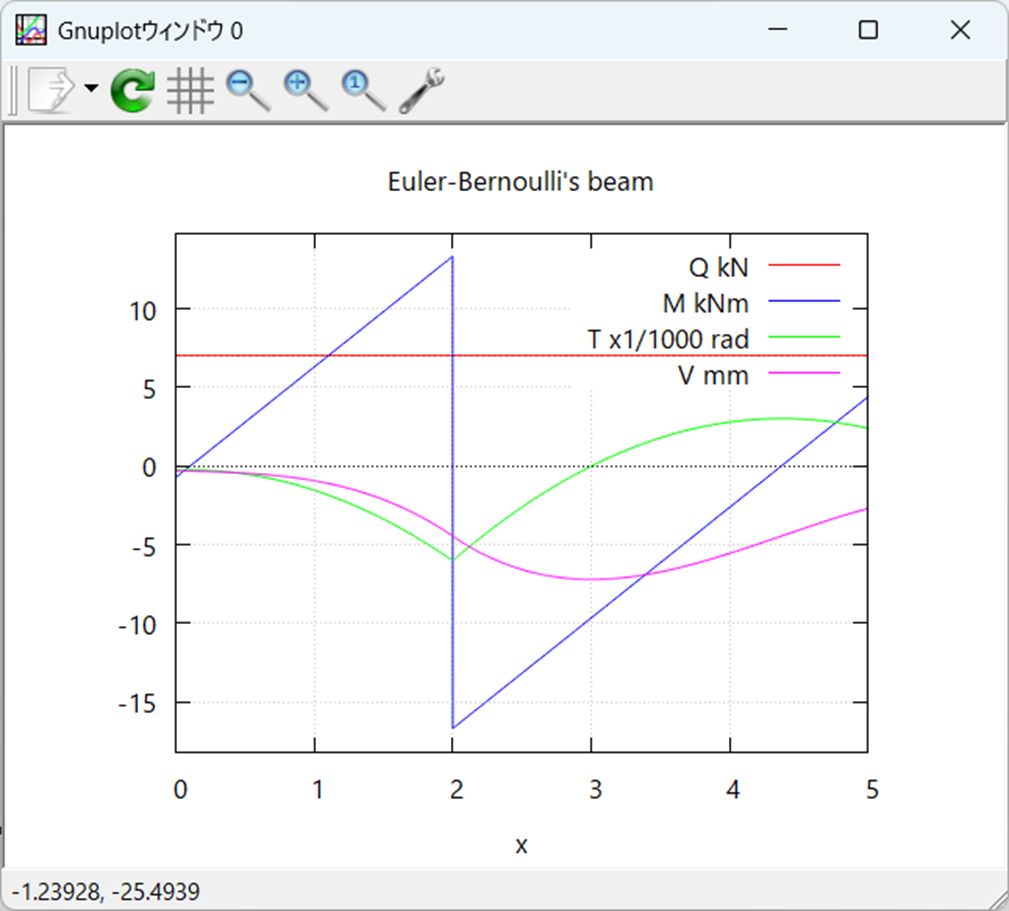

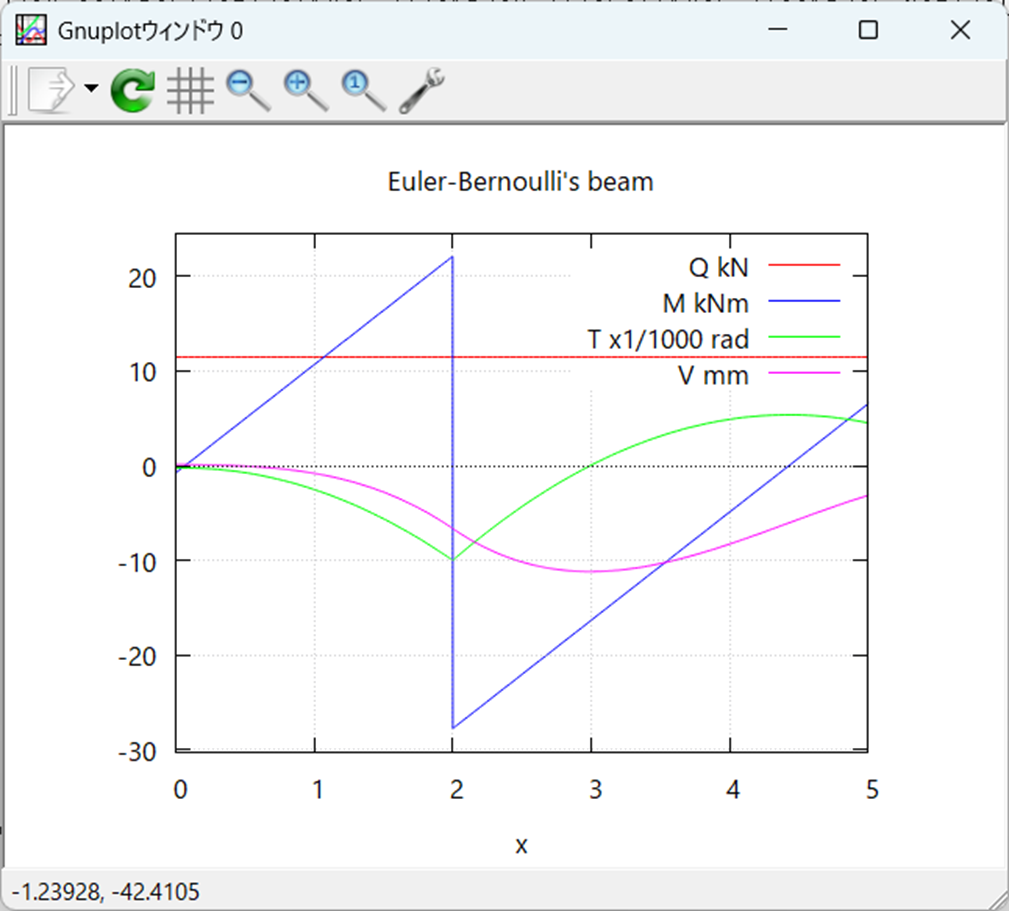

(計算結果)

L=5.0m

KB=1000 kNm/rad

KV=10000 kN/m

VA=-1/1000 m

VB=-2/1000 m

TA=-1/1000 rad

TB=-2/1000 rad

P=-10 kN

a=1.5m

B x D = 150x300mm

E65-F225 構造用集成材すぎ(JAS)

両端にばねがあり、そこにたわみとたわみ角を与えたはりの計算式を導入しました。

2026-09-25

jw_cad 外部変形－ (4165-2) はりを解く(両端ばね＋鉛直・回転変位：台形分布荷重(2)) －

maximaではりを解いています。

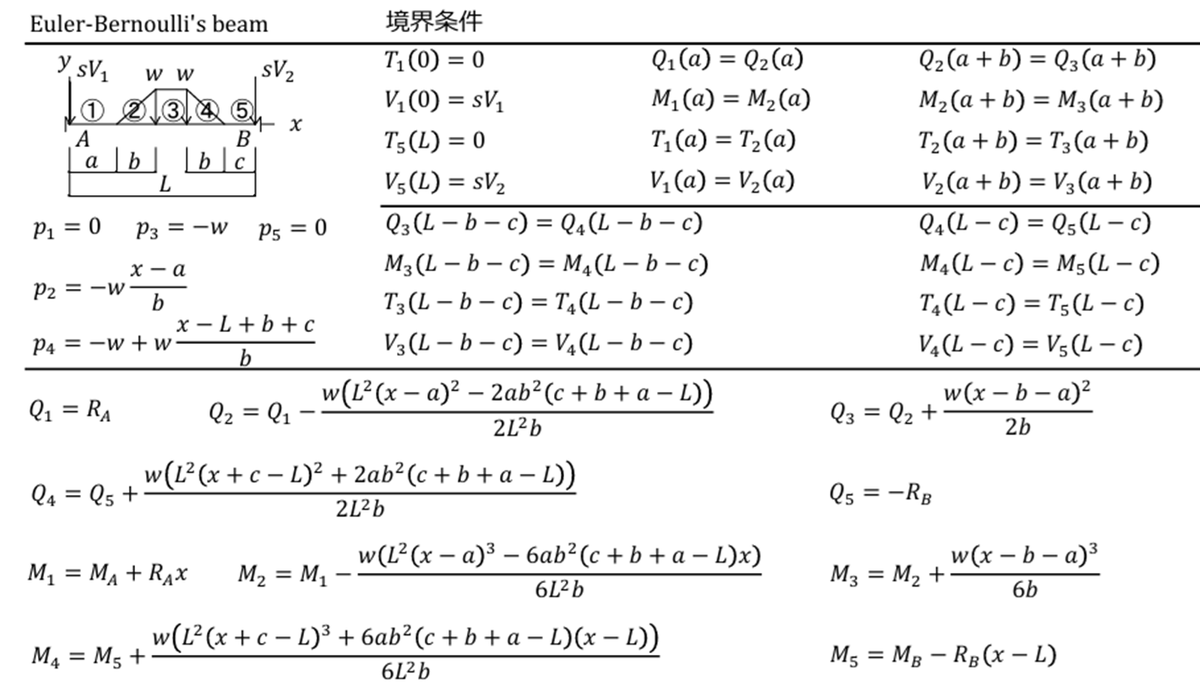

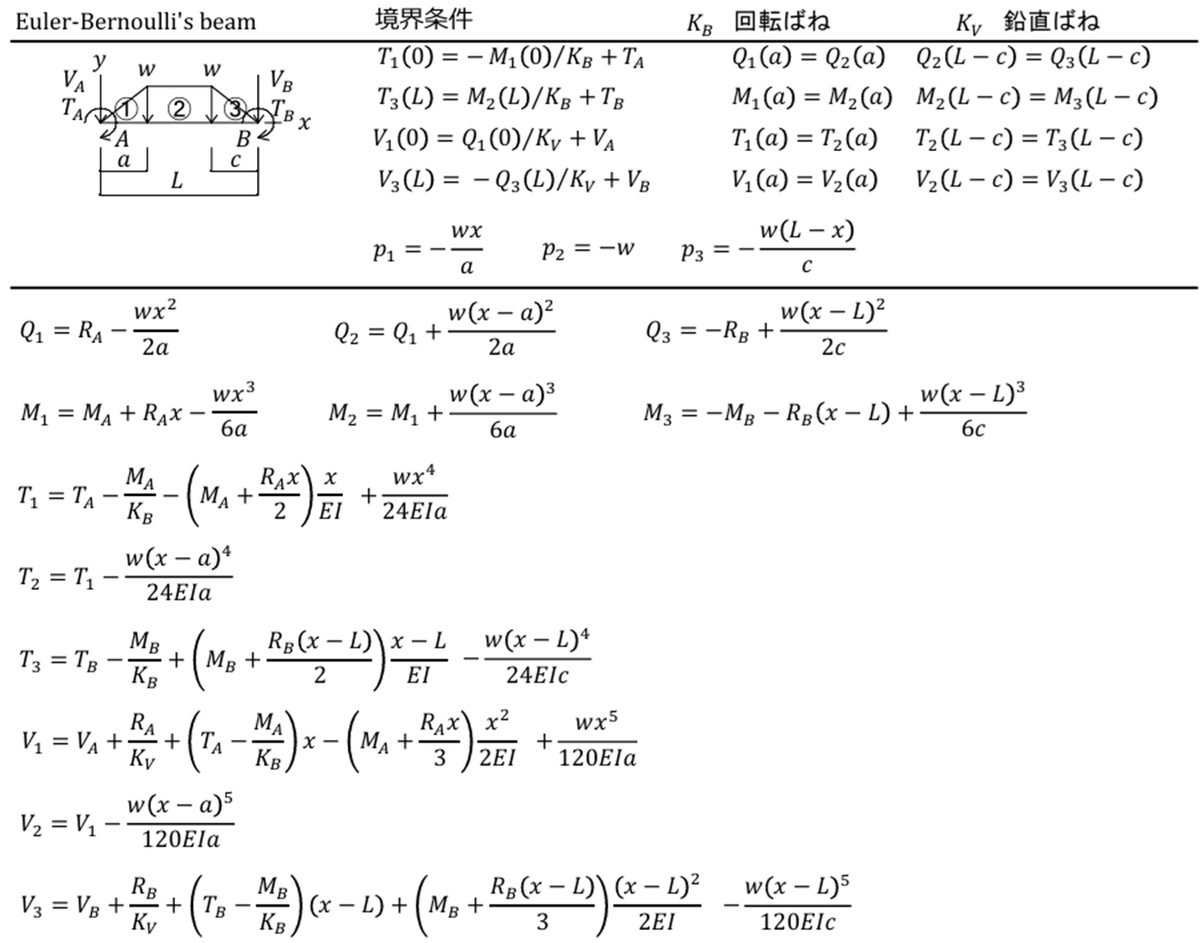

(はりを解く(両端ばね＋鉛直・回転変位：台形分布荷重(2)))

スクリプト例

:はりを解く(両端ばね＋鉛直・回転変位：台形分布荷重(2))
@echo off
path C:\maxima-5.49.0\bin;%path%
more +4 %0 | maxima --very-quiet & pause & goto:eof
/*
:         ____w____
: VA TA ／|       |＼  VB TB
:  |/／___|_______|___＼|/
    ◎                 ◎ KB
    >                   > KV

:   0     a      L-c    L ---> x
:   |---------L---------|

    y
    |
    |_____x
  ／
 z

  KB : 回転ばね kNm/rad
  KV : 鉛直ばね kN/m
  TA, TB : たわみ角 左回りが正 rad
  VA, VB : たわみ 上方向が正 m
  w : 分布荷重 上方向が正 kN/m
  a, c : 荷重の位置 m
  Q1, Q2, Q3 : せん断力 上方向が正 kN
  M1, M2, M3 : 曲げモーメント 左回りが正 kNm
  L : スパン長 m
  EI : 曲げ剛性(一定)

  エンコード UTF-8(BOM無し) で保存して実行してください。
*/
assume(L>0,a>=0,c>=0,L>=a+c)$
p1:-w/a*x$
p2:-w$
p3:-w/c*(L-x)$
/*
define(Q1(x), C1 + integrate(p1, x))$
define(M1(x), C2 + integrate(Q1(x), x))$
define(T1(x), C3 - integrate(M1(x)/EI, x))$
define(V1(x), C4 + integrate(T1(x), x))$
define(Q2(x), C5 + integrate(p2, x))$
define(M2(x), C6 + integrate(Q2(x), x))$
define(T2(x), C7 - integrate(M2(x)/EI, x))$
define(V2(x), C8 + integrate(T2(x), x))$
define(Q3(x), C9 + integrate(p3, x))$
define(M3(x), C10 + integrate(Q3(x), x))$
define(T3(x), C11 - integrate(M3(x)/EI, x))$
define(V3(x), C12 + integrate(T3(x), x))$
s: solve(
  [T1(0)=-M1(0)/KB+TA, V1(0)= Q1(0)/KV+VA,
   T3(L)= M3(L)/KB+TB, V3(L)=-Q3(L)/KV+VB,
   Q1(a)=Q2(a), M1(a)=M2(a), T1(a)=T2(a), V1(a)=V2(a),
   Q2(L-c)=Q3(L-c), M2(L-c)=M3(L-c), T2(L-c)=T3(L-c), V2(L-c)=V3(L-c)],
  [C1, C2, C3, C4, C5, C6, C7, C8, C9, C10, C11, C12])$
[Q1, M1, T1, V1]: ev([Q1(x), M1(x), T1(x), V1(x)], s)$
[Q2, M2, T2, V2]: ev([Q2(x), M2(x), T2(x), V2(x)], s)$
[Q3, M3, T3, V3]: ev([Q3(x), M3(x), T3(x), V3(x)], s)$

RA:ev(Q1,x=0)$
RB:-ev(Q3,x=L)$
MA:ev(M1,x=0)$
MB:-ev(M3,x=L)$

print("RA:",string(factor(RA)))$
print("RB:",string(factor(RB)))$
print("MA:",string(factor(MA)))$
print("MB:",string(factor(MB)))$

print("Q1-RA:",string(factor(Q1-RA)))$
print("M1-MA-RA*x:",string(factor(M1-MA-RA*x)))$
print("T1-TA+MA/KB+(MA*x+RA*x^2/2)/EI:",string(factor(T1-TA+MA/KB+(MA*x+RA*x^2/2)/EI)))$
print("V1-VA-(TA-MA/KB)*x-RA/KV+(MA*x^2/2+RA*x^3/6)/EI:",string(factor(V1-VA-(TA-MA/KB)*x-RA/KV+(MA*x^2/2+RA*x^3/6)/EI)))$
print("Q2-Q1:",string(factor(Q2-Q1)))$
print("M2-M1:",string(factor(M2-M1)))$
print("T2-T1:",string(factor(T2-T1)))$
print("V2-V1:",string(factor(V2-V1)))$
print("Q3+RB:",string(factor(Q3+RB)))$
print("M3+MB+RB*(x-L):",string(factor(M3+MB+RB*(x-L))))$
print("T3-TB+MB/KB-(MB*(x-L)+RB*(x-L)^2/2)/EI:",string(factor(T3-TB+MB/KB-(MB*(x-L)+RB*(x-L)^2/2)/EI)))$
print("V3-VB-(TB-MB/KB)*(x-L)-RB/KV-(MB*(x-L)^2/2+RB*(x-L)^3/6)/EI:",string(factor(V3-VB-(TB-MB/KB)*(x-L)-RB/KV-(MB*(x-L)^2/2+RB*(x-L)^3/6)/EI)))$ quit()$
*/

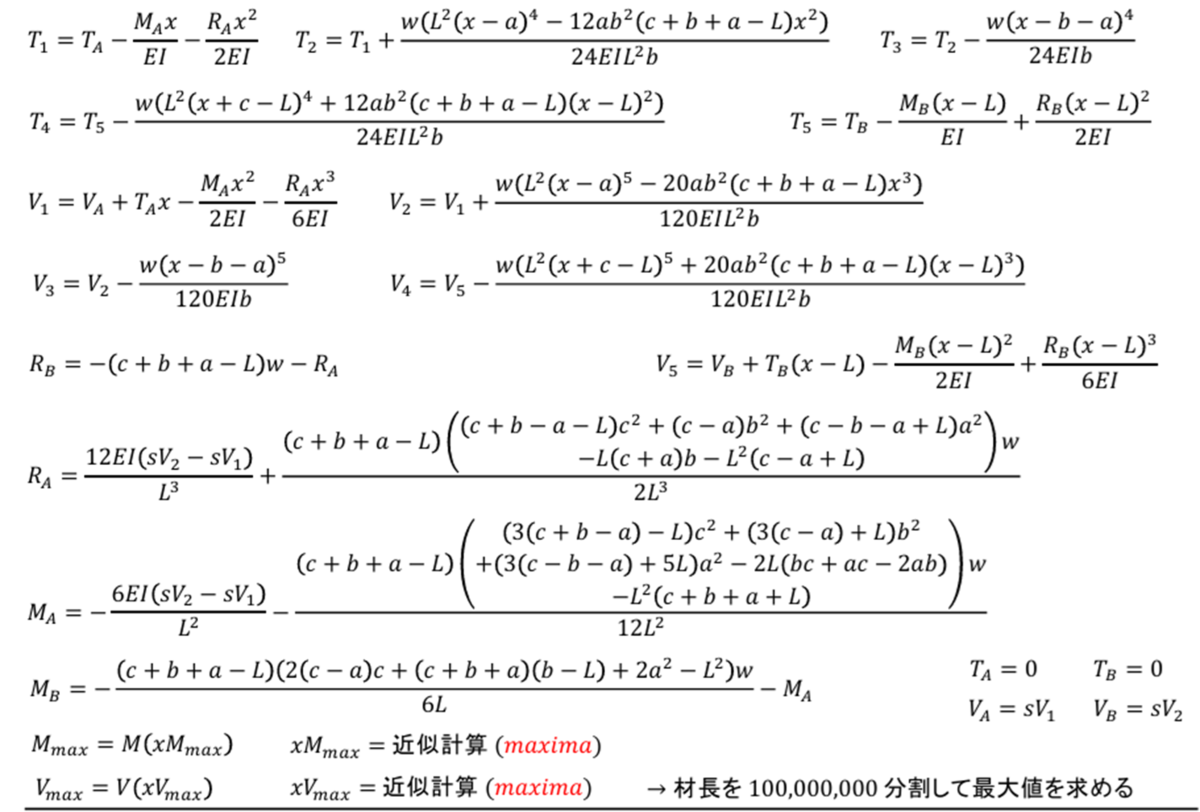

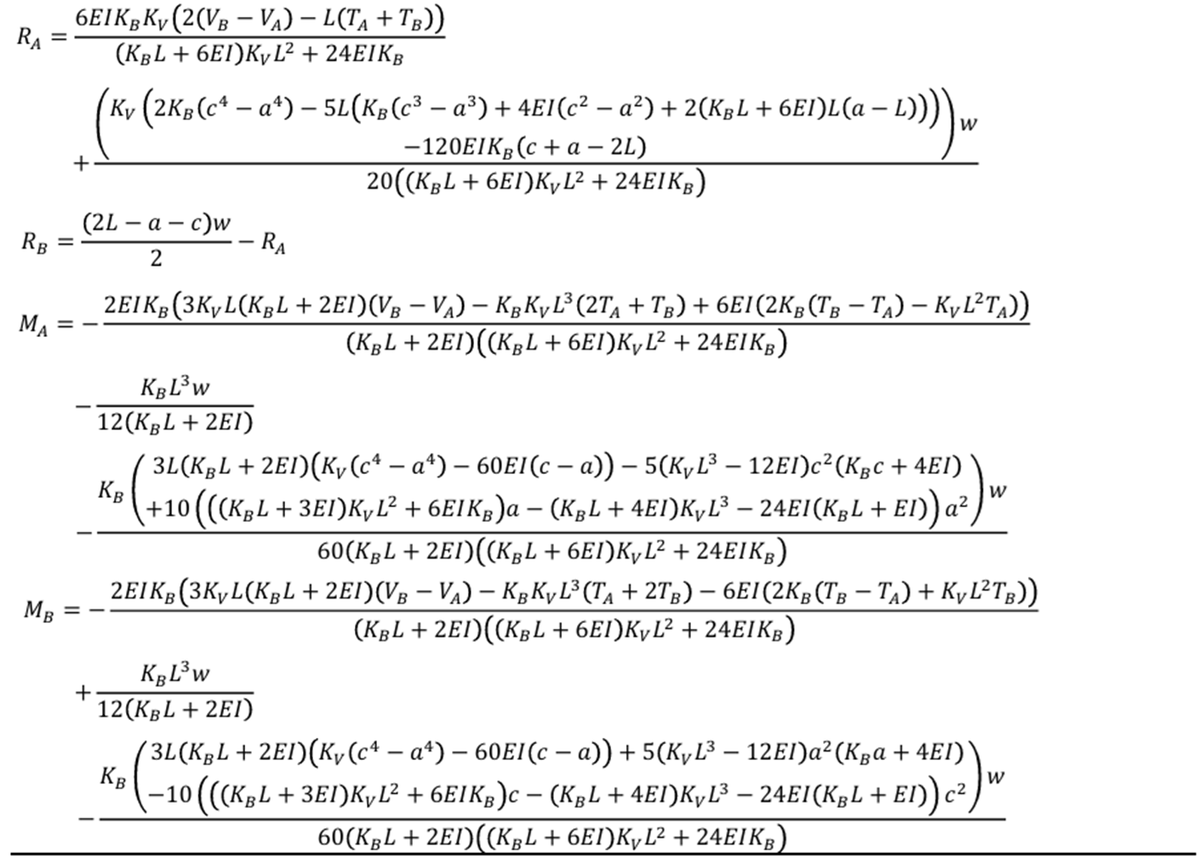

RA: 6*EI*KB*KV*(2*(VB-VA)-L*(TB+TA))/((KB*L+6*EI)*KV*L^2+24*EI*KB)
+(KV*(2*KB*(c^4-a^4)-5*L*(KB*(c^3-a^3)+4*EI*(c^2-a^2)+2*(KB*L+6*EI)*L*(a-L)))-120*EI*KB*(c+a-2*L)
)*w/(20*((KB*L+6*EI)*KV*L^2+24*EI*KB))$
RB: (2*L-a-c)*w/2-RA$
MA:-2*EI*KB*(3*KV*L*(KB*L+2*EI)*(VB-VA)-KB*KV*L^3*(TB+2*TA)+6*EI*(2*KB*(TB-TA)-KV*L^2*TA)
)/((KB*L+2*EI)*((KB*L+6*EI)*KV*L^2+24*EI*KB))
-KB*L^3*w/(12*(KB*L+2*EI))
-KB*(3*L*(KB*L+2*EI)*(KV*(c^4-a^4)-60*EI*(c-a))-5*(KV*L^3-12*EI)*c^2*(KB*c+4*EI)
+10*(((KB*L+3*EI)*KV*L^2+6*EI*KB)*a-(KB*L+4*EI)*KV*L^3-24*EI*(KB*L+EI))*a^2
)*w/(60*(KB*L+2*EI)*((KB*L+6*EI)*KV*L^2+24*EI*KB))$
MB:-2*EI*KB*(3*KV*L*(KB*L+2*EI)*(VB-VA)-KB*KV*L^3*(2*TB+TA)-6*EI*(2*KB*(TB-TA)+KV*L^2*TB)
)/((KB*L+2*EI)*((KB*L+6*EI)*KV*L^2+24*EI*KB))
+KB*L^3*w/(12*(KB*L+2*EI))
-KB*(3*L*(KB*L+2*EI)*(KV*(c^4-a^4)-60*EI*(c-a))+5*(KV*L^3-12*EI)*a^2*(KB*a+4*EI)
-10*(((KB*L+3*EI)*KV*L^2+6*EI*KB)*c-(KB*L+4*EI)*KV*L^3-24*EI*(KB*L+EI))*c^2
)*w/(60*(KB*L+2*EI)*((KB*L+6*EI)*KV*L^2+24*EI*KB))$

Q1: RA-w*x^2/(2*a)$
M1: MA+RA*x-w*x^3/(6*a)$
T1: TA-MA/KB-(MA*x+RA*x^2/2)/EI+w*x^4/(24*EI*a)$
V1: VA+(TA-MA/KB)*x+RA/KV-(MA*x^2/2+RA*x^3/6)/EI+w*x^5/(120*EI*a)$
Q2: Q1+w*(x-a)^2/(2*a)$
M2: M1+w*(x-a)^3/(6*a)$
T2: T1-w*(x-a)^4/(24*EI*a)$
V2: V1-w*(x-a)^5/(120*EI*a)$
Q3:-RB+w*(x-L)^2/(2*c)$
M3:-MB-RB*(x-L)+w*(x-L)^3/(6*c)$
T3: TB-MB/KB+(MB*(x-L)+RB*(x-L)^2/2)/EI-w*(x-L)^4/(24*EI*c)$
V3: VB+(TB-MB/KB)*(x-L)+RB/KV+(MB*(x-L)^2/2+RB*(x-L)^3/6)/EI-w*(x-L)^5/(120*EI*c)$

p:if a>x then p1 elseif x>=a and L-c>x then p2 else p3$
Q:if a>x then Q1 elseif x>=a and L-c>x then Q2 else Q3$
M:if a>x then M1 elseif x>=a and L-c>x then M2 else M3$
T:if a>x then T1 elseif x>=a and L-c>x then T2 else T3$
V:if a>x then V1 elseif x>=a and L-c>x then V2 else V3$

KB:1000$
KV:1000*10$
[TA, TB]: [-1,-2]/1000$
[VA, VB]: [-1,-2]/1000$
w:-10$
a:1.5$
c:1.0$
[L,B,D,E,G,fs]: [5,0.15,0.30,6.5,6.5/15,1.2]$

EI: E * B * D^3 / 12 * 10^6$ /* kN*m*m */

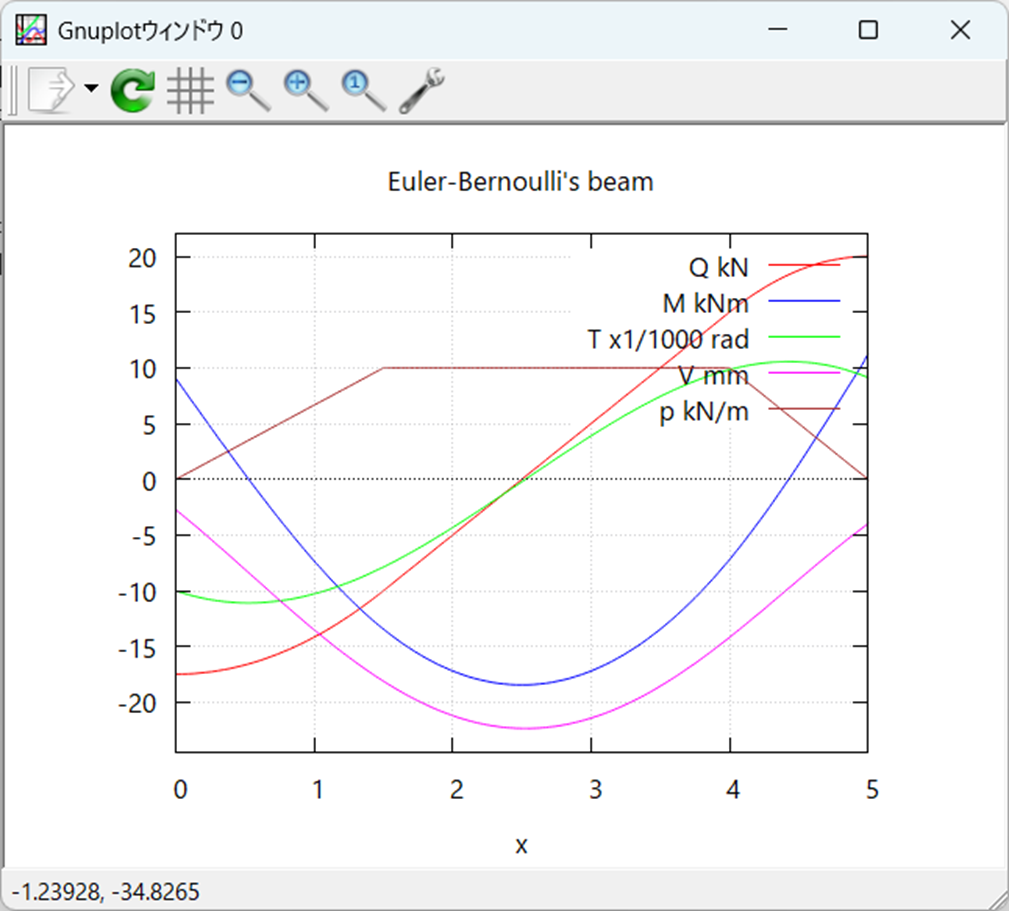

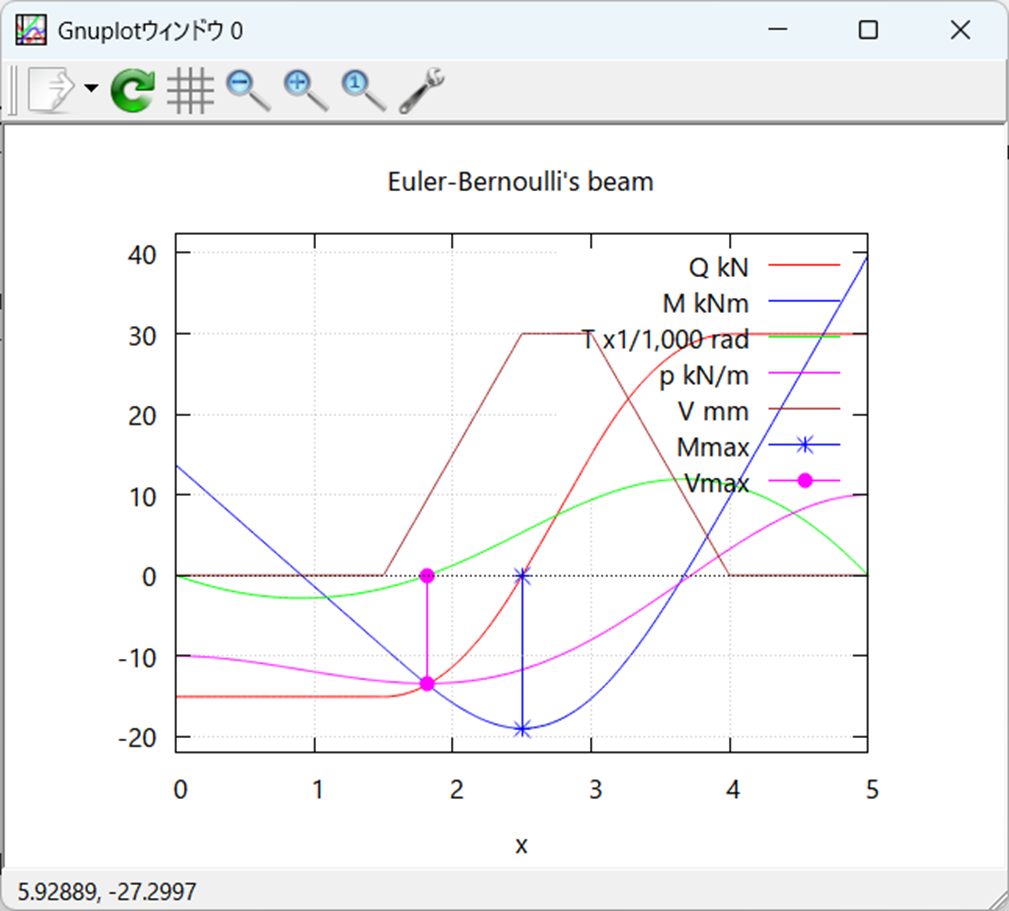

plot2d([Q,M,T*1000,V*1000,p], [x,0,L], grid2d, [title, "Euler-Bernoulli's beam"],
  [legend,"Q kN","M kNm","T x1/1000 rad","V mm","p kN/m"],
  [color,red,blue,green,magenta,brown])$

?sleep(10)$
quit()$

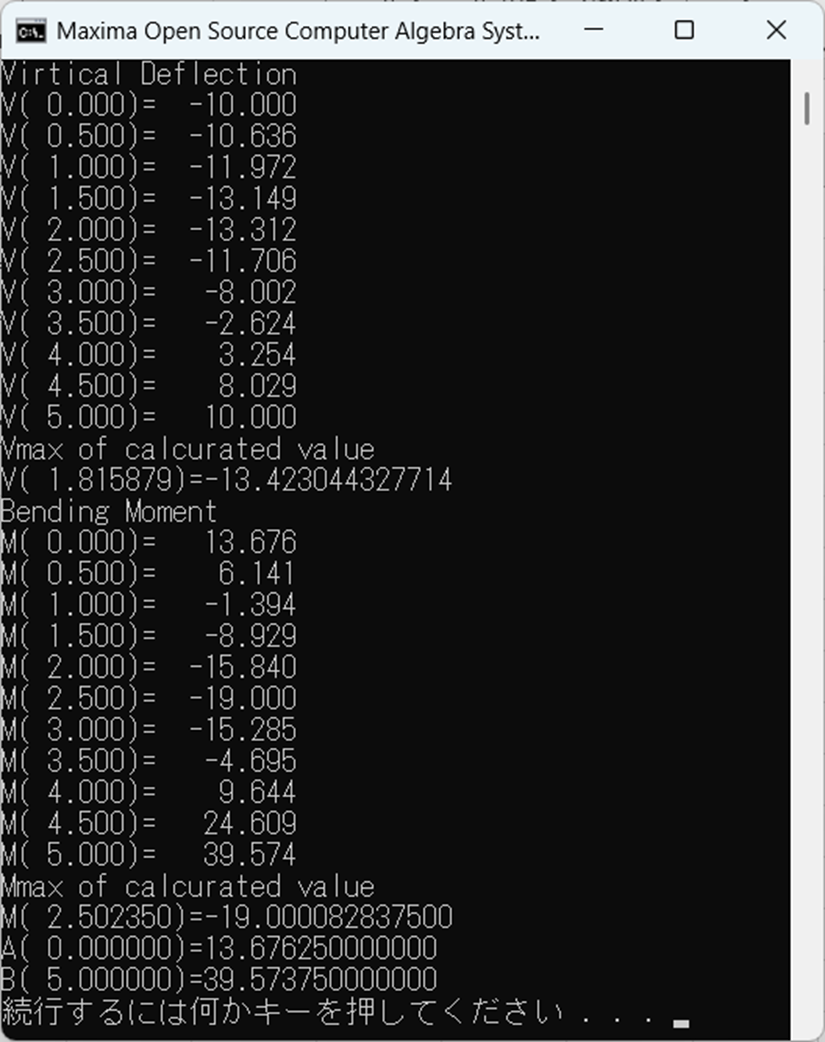

(計算結果)

L=5.0m

KB=1000 kNm/rad

KV=10000 kN/m

VA=-1/1000 m

VB=-2/1000 m

TA=-1/1000 rad

TB=-2/1000 rad

w=-10 kN/m

a=1.5m

c=1.0m

B x D = 150x300mm

E65-F225 構造用集成材すぎ(JAS)

両端にばねがあり、そこにたわみとたわみ角を与えたはりの計算式を導入しました。

2026-09-25

jw_cad 外部変形－ (4164-2) はりを解く(両端ばね＋鉛直・回転変位：山形分布荷重(2)) －

maximaではりを解いています。

(はりを解く(両端ばね＋鉛直・回転変位：山形分布荷重(2)))

スクリプト例

:はりを解く(両端ばね＋鉛直・回転変位：山形分布荷重(2))
@echo off
path C:\maxima-5.49.0\bin;%path%
more +4 %0 | maxima --very-quiet & pause & goto:eof
/*

:            ／＼

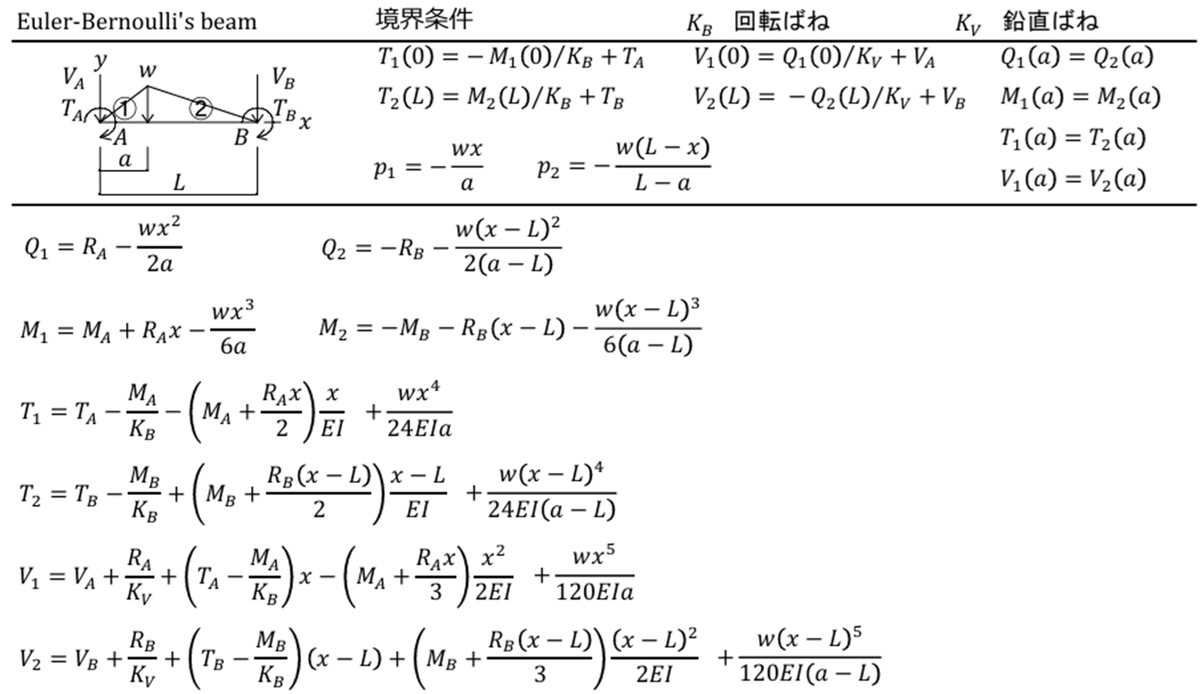

:  VA TA  ／  │w ＼   VB TB
:   |/／______│______＼|/
    ◎                 ◎ KB
    >                   > KV

:   0         a         L ---> x
:   |---------L---------|

    y
    |
    |_____x
  ／
 z

  KB : 回転ばね kNm/rad
  KV : 鉛直ばね kN/m
  TA, TB : たわみ角 左回りが正 rad
  VA, VB : たわみ 上方向が正 m
  w : 分布荷重 上方向が正 kN/m
  a : 荷重の位置 m
  Q1, Q2 : せん断力 上方向が正 kN
  M1, M2 : 曲げモーメント 左回りが正 kNm
  L : スパン長 m
  EI : 曲げ剛性(一定)

  エンコード UTF-8(BOM無し) で保存して実行してください。
*/
assume(L>0,a>=0,L>=a)$
p1:-w/a*x$
p2:-w/(L-a)*(L-x)$
/*
define(Q1(x), C1 + integrate(p1, x))$
define(M1(x), C2 + integrate(Q1(x), x))$
define(T1(x), C3 - integrate(M1(x)/EI, x))$
define(V1(x), C4 + integrate(T1(x), x))$
define(Q2(x), C5 + integrate(p2, x))$
define(M2(x), C6 + integrate(Q2(x), x))$
define(T2(x), C7 - integrate(M2(x)/EI, x))$
define(V2(x), C8 + integrate(T2(x), x))$
s: solve(
  [T1(0)=-M1(0)/KB+TA, V1(0)= Q1(0)/KV+VA,
   T2(L)= M2(L)/KB+TB, V2(L)=-Q2(L)/KV+VB,
   Q1(a)=Q2(a), M1(a)=M2(a), T1(a)=T2(a), V1(a)=V2(a)],
  [C1, C2, C3, C4, C5, C6, C7, C8])$
[Q1, M1, T1, V1]: ev([Q1(x), M1(x), T1(x), V1(x)], s)$
[Q2, M2, T2, V2]: ev([Q2(x), M2(x), T2(x), V2(x)], s)$

RA:ev(Q1,x=0)$
RB:-ev(Q2,x=L)$
MA:ev(M1,x=0)$
MB:-ev(M2,x=L)$

print("RA:",string(factor(RA)))$
print("RB:",string(factor(RB)))$
print("MA:",string(factor(MA)))$
print("MB:",string(factor(MB)))$

print("Q1-RA:",string(factor(Q1-RA)))$
print("M1-MA-RA*x:",string(factor(M1-MA-RA*x)))$
print("T1-TA+MA/KB+(MA*x+RA*x^2/2)/EI:",string(factor(T1-TA+MA/KB+(MA*x+RA*x^2/2)/EI)))$
print("V1-VA-(TA-MA/KB)*x-RA/KV+(MA*x^2/2+RA*x^3/6)/EI:",string(factor(V1-VA-(TA-MA/KB)*x-RA/KV+(MA*x^2/2+RA*x^3/6)/EI)))$
print("Q2+RB:",string(factor(Q2+RB)))$
print("M2+MB+RB*(x-L):",string(factor(M2+MB+RB*(x-L))))$
print("T2-TB+MB/KB-(MB*(x-L)+RB*(x-L)^2/2)/EI:",string(factor(T2-TB+MB/KB-(MB*(x-L)+RB*(x-L)^2/2)/EI)))$
print("V2-VB-(TB-MB/KB)*(x-L)-RB/KV-(MB*(x-L)^2/2+RB*(x-L)^3/6)/EI:",string(factor(V2-VB-(TB-MB/KB)*(x-L)-RB/KV-(MB*(x-L)^2/2+RB*(x-L)^3/6)/EI)))$ quit()$
*/

RA: (L*(KB*KV*((2*a-3*L)*a^2-L^2*(3*a-7*L))-20*EI*(KV*L*(a-2*L)-6*KB))*w+120*EI*KB*KV*(2*(VB-VA)-L*(TB+TA))
)/(20*((KB*L+6*EI)*KV*L^2+24*EI*KB))$
RB: L*w/2-RA$
MA:-KB*(L*(KV*L*((3*(KB*L+2*EI)*a-(7*KB*L+24*EI)*L)*a^2+L^2*(3*KB*L+16*EI)*(a+L))+60*EI*(KB*a*(3*L-a)+2*EI*(2*a-L)))*w
+120*EI*(KV*L*(3*(KB*L+2*EI)*(VB-VA)-L*(KB*L*(TB+2*TA)+6*EI*TA))+12*EI*KB*(TB-TA))
)/(60*(KB*L+2*EI)*((KB*L+6*EI)*KV*L^2+24*EI*KB))$
MB:-KB*(L*(KV*L*((3*(KB*L+2*EI)*a-2*(KB*L-3*EI)*L)*a^2-2*L^2*(KB*L+7*EI)*(a+L))+60*EI*(KB*(a-L)*(a+2*L)+2*EI*(2*a-L)))*w
+120*EI*(KV*L*(3*(KB*L+2*EI)*(VB-VA)-L*(KB*L*(2*TB+TA)+6*EI*TB))-12*EI*KB*(TB-TA))
)/(60*(KB*L+2*EI)*((KB*L+6*EI)*KV*L^2+24*EI*KB))$

Q1: RA-w*x^2/(2*a)$
M1: MA+RA*x-w*x^3/(6*a)$
T1: TA-MA/KB-(MA*x+RA*x^2/2)/EI+w*x^4/(24*EI*a)$
V1: VA+(TA-MA/KB)*x+RA/KV-(MA*x^2/2+RA*x^3/6)/EI+w*x^5/(120*EI*a)$
Q2:-RB-w*(x-L)^2/(2*(a-L))$
M2:-MB-RB*(x-L)-w*(x-L)^3/(6*(a-L))$
T2: TB-MB/KB+(MB*(x-L)+RB*(x-L)^2/2)/EI+w*(x-L)^4/(24*EI*(a-L))$
V2: VB+(TB-MB/KB)*(x-L)+RB/KV+(MB*(x-L)^2/2+RB*(x-L)^3/6)/EI+w*(x-L)^5/(120*EI*(a-L))$

p:if a>x then p1 else p2$
Q:if a>x then Q1 else Q2$
M:if a>x then M1 else M2$
T:if a>x then T1 else T2$
V:if a>x then V1 else V2$

KB:1000$
KV:1000*10$
[TA, TB]: [-1,-2]/1000$
[VA, VB]: [-1,-2]/1000$
w:-10$
a:2.0$
[L,B,D,E,G,fs]: [5,0.15,0.30,6.5,6.5/15,1.2]$

EI: E * B * D^3 / 12 * 10^6$ /* kN*m*m */

plot2d([Q,M,T*1000,V*1000,p], [x,0,L], grid2d, [title, "Euler-Bernoulli's beam"],
  [legend,"Q kN","M kNm","T x1/1000 rad","V mm","p kN/m"],
  [color,red,blue,green,magenta,brown])$

?sleep(10)$
quit()$

(計算結果)

L=5.0m

KB=1000 kNm/rad

KV=10000 kN/m

VA=-1/1000 m

VB=-2/1000 m

TA=-1/1000 rad

TB=-2/1000 rad

w=-10 kN/m

a=2.0m

B x D = 150x300mm

E65-F225 構造用集成材すぎ(JAS)

両端にばねがあり、そこにたわみとたわみ角を与えたはりの計算式を導入しました。

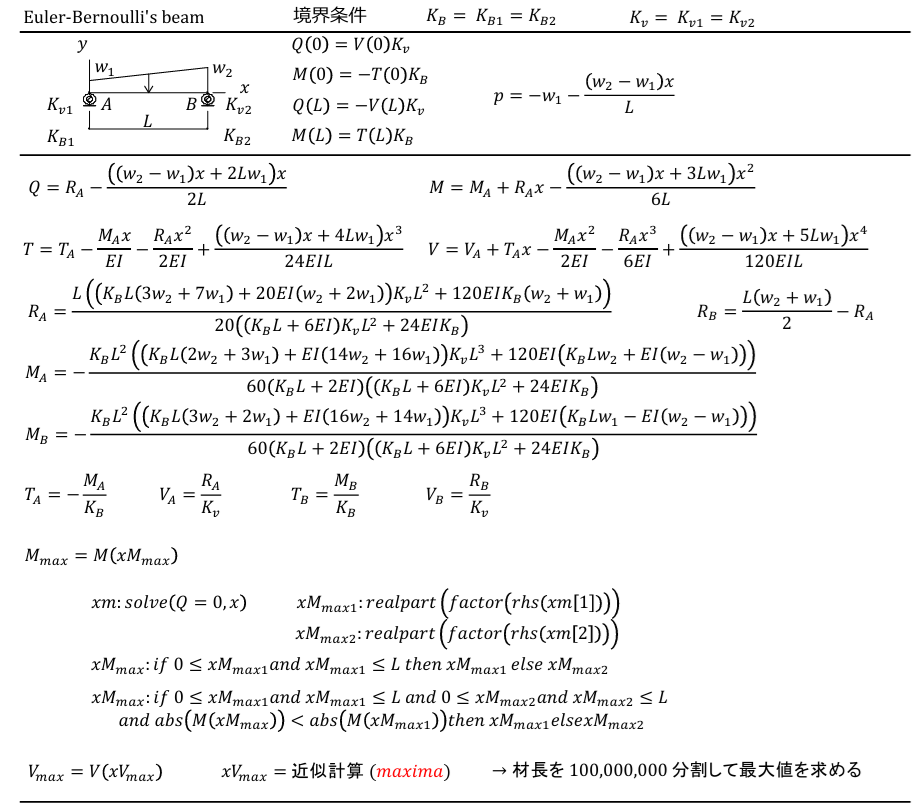

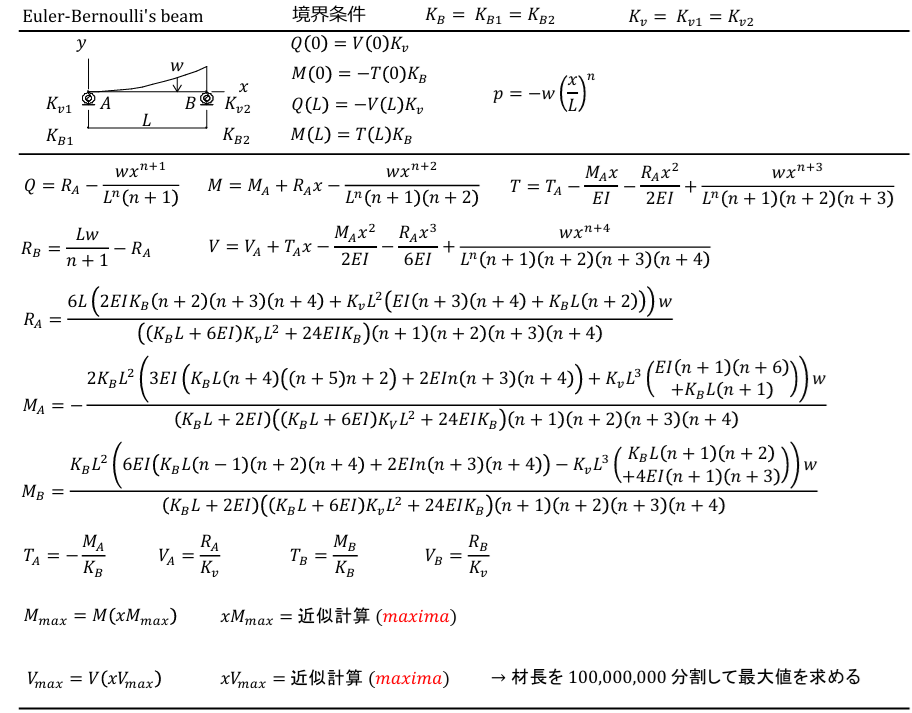

分布荷重 p があるとき、計算式には荷重項が追加されます。

荷重項は

Q += ∫ p dx

M += ∫∫ p dx dx

T -= ∫∫∫ p dx dx dx / EI

V -= ∫∫∫∫ p dx dx dx dx / EI

となるイメージです。

2026-09-25

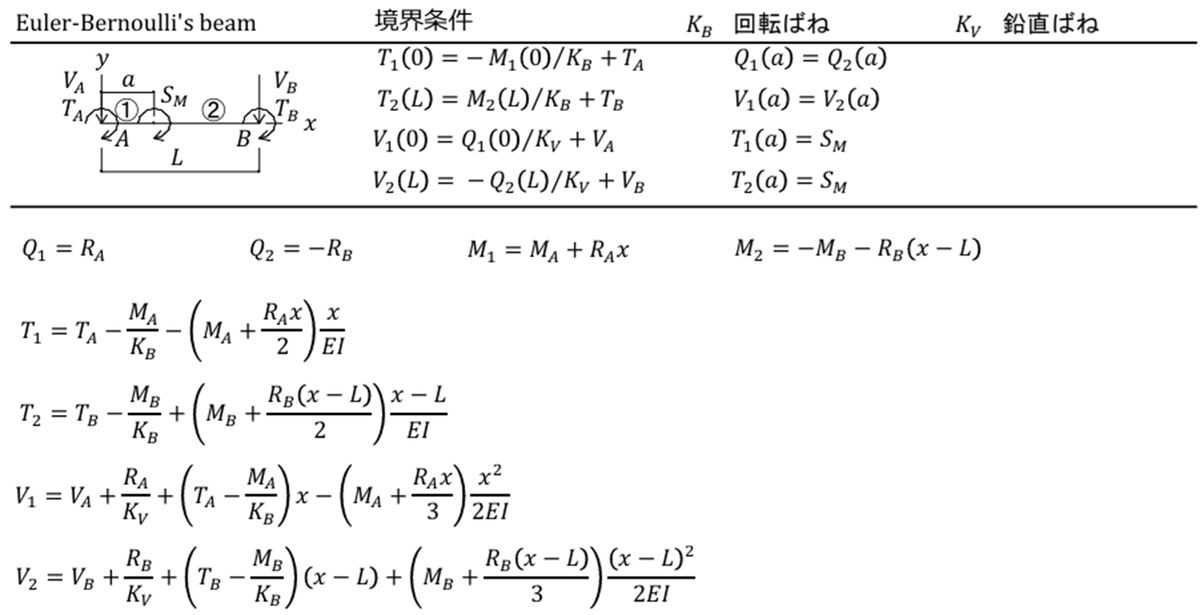

jw_cad 外部変形－ (4163-2) はりを解く(両端ばね＋鉛直・回転変位：回転変位(2)) －

maximaではりを解いています。

(はりを解く(両端ばね＋鉛直・回転変位：回転変位(2)))

スクリプト例

:はりを解く(両端ばね＋鉛直・回転変位：回転変位(2))
@echo off
path C:\maxima-5.49.0\bin;%path%
more +4 %0 | maxima --very-quiet & pause & goto:eof
/*

   VA TA      SM       VB TB
:   |/________/_________|/
    ◎                 ◎ KB
    >                   > KV

:   0         a         L ---> x
:   |---------L---------|

    y
    |
    |_____x
  ／
 z

  KB : 回転ばね kNm/rad
  KV : 鉛直ばね kN/m
  TA, TB : たわみ角 左回りが正 rad
  VA, VB : たわみ 上方向が正 m
  SM : 回転変位 左回りが正 rad
  a : 回転変位の位置 m
  Q1, Q2 : せん断力 上方向が正 kN
  M1, M2 : 曲げモーメント 左回りが正 kNm
  L : スパン長 m
  EI : 曲げ剛性(一定)

  エンコード UTF-8(BOM無し) で保存して実行してください。
*/
assume(L>0,a>=0,L>=a)$
/*
define(Q1(x), C1)$
define(M1(x), C2 + integrate(Q1(x), x))$
define(T1(x), C3 - integrate(M1(x)/EI, x))$
define(V1(x), C4 + integrate(T1(x), x))$
define(Q2(x), C5)$
define(M2(x), C6 + integrate(Q2(x), x))$
define(T2(x), C7 - integrate(M2(x)/EI, x))$
define(V2(x), C8 + integrate(T2(x), x))$
s: solve(
  [T1(0)=-M1(0)/KB+TA, V1(0)= Q1(0)/KV+VA,
   T2(L)= M2(L)/KB+TB, V2(L)=-Q2(L)/KV+VB,
   Q1(a)=Q2(a), T1(a)=SM, T2(a)=SM, V1(a)=V2(a)],
  [C1, C2, C3, C4, C5, C6, C7, C8])$
[Q1, M1, T1, V1]: ev([Q1(x), M1(x), T1(x), V1(x)], s)$
[Q2, M2, T2, V2]: ev([Q2(x), M2(x), T2(x), V2(x)], s)$

RA:ev(Q1,x=0)$
RB:-ev(Q2,x=L)$
MA:ev(M1,x=0)$
MB:-ev(M2,x=L)$

print("RA:",string(factor(RA)))$
print("RB:",string(factor(RB)))$
print("MA:",string(factor(MA)))$
print("MB:",string(factor(MB)))$

print("Q1-RA:",string(factor(Q1-RA)))$
print("M1-MA-RA*x:",string(factor(M1-MA-RA*x)))$
print("T1-TA+MA/KB+(MA*x+RA*x^2/2)/EI:",string(factor(T1-TA+MA/KB+(MA*x+RA*x^2/2)/EI)))$
print("V1-VA-(TA-MA/KB)*x-RA/KV+(MA*x^2/2+RA*x^3/6)/EI:",string(factor(V1-VA-(TA-MA/KB)*x-RA/KV+(MA*x^2/2+RA*x^3/6)/EI)))$
print("Q2+RB:",string(factor(Q2+RB)))$
print("M2+MB+RB*(x-L):",string(factor(M2+MB+RB*(x-L))))$
print("T2-TB+MB/KB-(MB*(x-L)+RB*(x-L)^2/2)/EI:",string(factor(T2-TB+MB/KB-(MB*(x-L)+RB*(x-L)^2/2)/EI)))$
print("V2-VB-(TB-MB/KB)*(x-L)-RB/KV-(MB*(x-L)^2/2+RB*(x-L)^3/6)/EI:",string(factor(V2-VB-(TB-MB/KB)*(x-L)-RB/KV-(MB*(x-L)^2/2+RB*(x-L)^3/6)/EI)))$ quit()$
*/

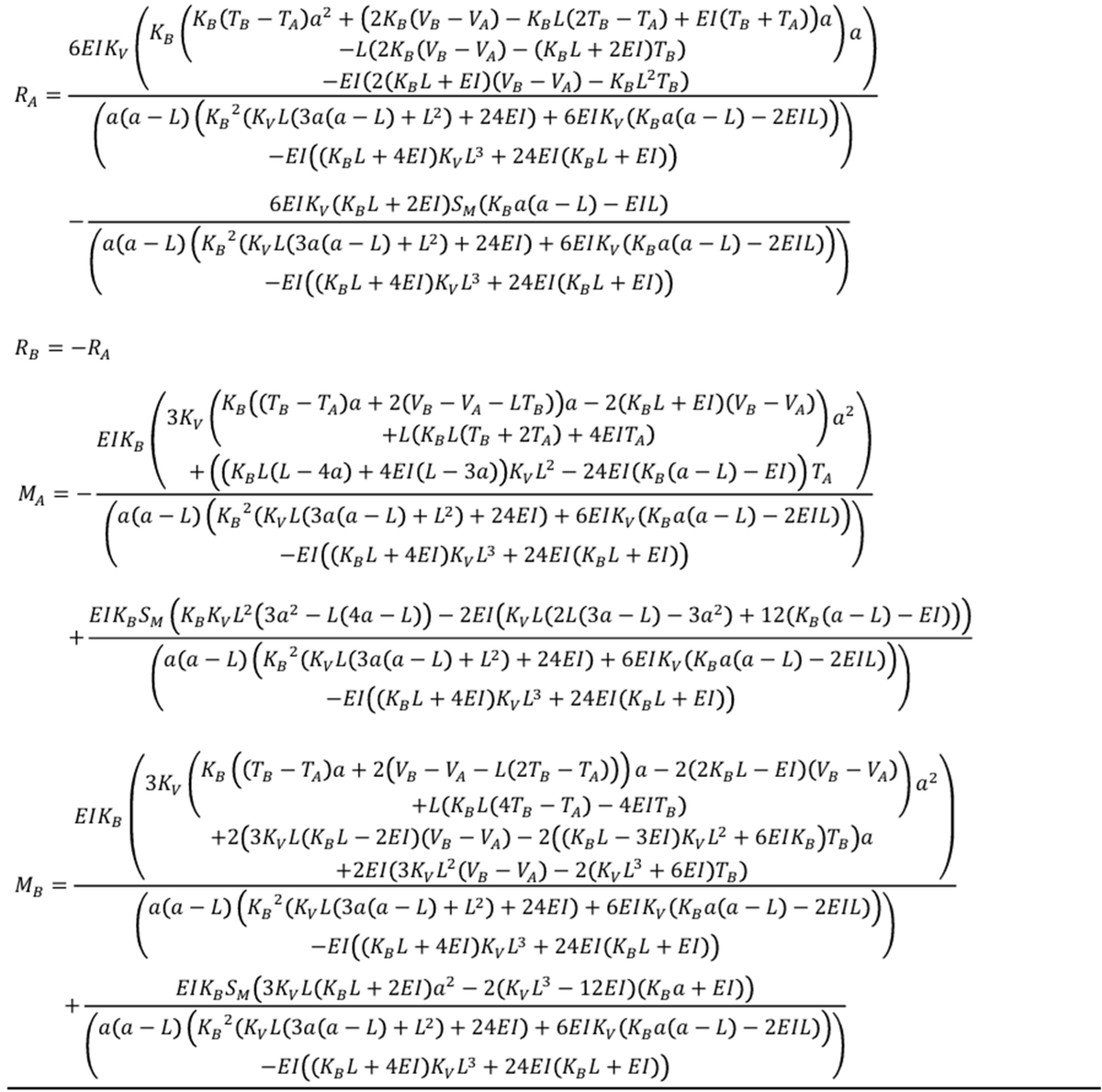

RA: 6*EI*KV*(KB*(KB*(TB-TA)*a^2+(2*KB*(VB-VA)-KB*L*(2*TB-TA)+EI*(TB+TA))*a-L*(2*KB*(VB-VA)-(KB*L-2*EI)*TB))*a
-EI*(2*(KB*L+EI)*(VB-VA)-KB*L^2*TB)
)/(a*(a-L)*(KB^2*(KV*L*(3*a*(a-L)+L^2)+24*EI)+6*EI*KV*(KB*a*(a-L)-2*EI*L))-EI*((KB*L+4*EI)*KV*L^3+24*EI*(KB*L+EI)))
-6*EI*KV*(KB*L+2*EI)*SM*(KB*a*(a-L)-EI*L
)/(a*(a-L)*(KB^2*(KV*L*(3*a*(a-L)+L^2)+24*EI)+6*EI*KV*(KB*a*(a-L)-2*EI*L))-EI*((KB*L+4*EI)*KV*L^3+24*EI*(KB*L+EI)))$
RB:-RA$
MA:-EI*KB*(3*KV*(KB*((TB-TA)*a+2*(VB-VA-L*TB))*a-2*(KB*L+EI)*(VB-VA)+L*(KB*L*(TB+2*TA)+4*EI*TA))*a^2
+((KB*L*(L-4*a)+4*EI*(L-3*a))*KV*L^2-24*EI*(KB*(a-L)-EI))*TA
)/(a*(a-L)*(KB^2*(KV*L*(3*a*(a-L)+L^2)+24*EI)+6*EI*KV*(KB*a*(a-L)-2*EI*L))-EI*((KB*L+4*EI)*KV*L^3+24*EI*(KB*L+EI)))
+EI*KB*SM*(KB*KV*L^2*(3*a^2-L*(4*a-L))-2*EI*(KV*L*(2*L*(3*a-L)-3*a^2)+12*(KB*(a-L)-EI))
)/(a*(a-L)*(KB^2*(KV*L*(3*a*(a-L)+L^2)+24*EI)+6*EI*KV*(KB*a*(a-L)-2*EI*L))-EI*((KB*L+4*EI)*KV*L^3+24*EI*(KB*L+EI)))$
MB: EI*KB*(3*KV*(KB*((TB-TA)*a+2*(VB-VA-L*(2*TB-TA)))*a-2*(2*KB*L-EI)*(VB-VA)+L*(KB*L*(4*TB-TA)-4*EI*TB))*a^2
+2*(3*KV*L*(KB*L-2*EI)*(VB-VA)-2*((KB*L-3*EI)*KV*L^2+6*EI*KB)*TB)*a+2*EI*(3*KV*L^2*(VB-VA)-2*(KV*L^3+6*EI)*TB)
)/(a*(a-L)*(KB^2*(KV*L*(3*a*(a-L)+L^2)+24*EI)+6*EI*KV*(KB*a*(a-L)-2*EI*L))-EI*((KB*L+4*EI)*KV*L^3+24*EI*(KB*L+EI)))
+EI*KB*SM*(3*KV*L*(KB*L+2*EI)*a^2-2*(KV*L^3-12*EI)*(KB*a+EI)
)/(a*(a-L)*(KB^2*(KV*L*(3*a*(a-L)+L^2)+24*EI)+6*EI*KV*(KB*a*(a-L)-2*EI*L))-EI*((KB*L+4*EI)*KV*L^3+24*EI*(KB*L+EI)))$

Q1: RA$
M1: MA+RA*x$
T1: TA-MA/KB-(MA*x+RA*x^2/2)/EI$
V1: VA+(TA-MA/KB)*x+RA/KV-(MA*x^2/2+RA*x^3/6)/EI$
Q2:-RB$
M2:-MB-RB*(x-L)$
T2: TB-MB/KB+(MB*(x-L)+RB*(x-L)^2/2)/EI$
V2: VB+(TB-MB/KB)*(x-L)+RB/KV+(MB*(x-L)^2/2+RB*(x-L)^3/6)/EI$

Q:if a>x then Q1 else Q2$
M:if a>x then M1 else M2$
T:if a>x then T1 else T2$
V:if a>x then V1 else V2$

KB:1000$
KV:1000*10$
[TA, TB]: [-1,-2]/1000$
[VA, VB]: [-1,-2]/1000$
SM:-10/1000$
a:2.0$
[L,B,D,E,G,fs]: [5,0.15,0.30,6.5,6.5/15,1.2]$

EI: E * B * D^3 / 12 * 10^6$ /* kN*m*m */

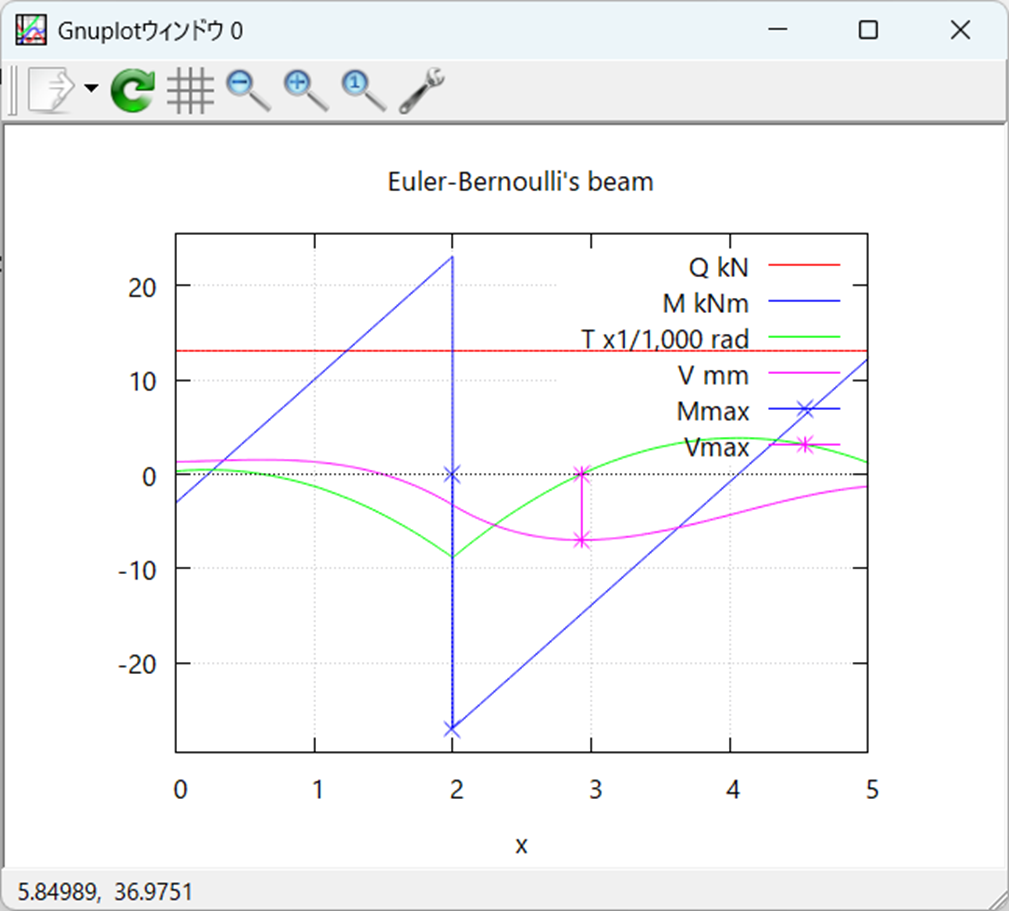

plot2d([Q,M,T*1000,V*1000], [x,0,L], grid2d, [title, "Euler-Bernoulli's beam"],
  [legend,"Q kN","M kNm","T x1/1000 rad","V mm"],
  [color,red,blue,green,magenta])$

?sleep(10)$
quit()$

(計算結果)

L=5.0m

KB=1000 kNm/rad

KV=10000 kN/m

VA=-1/1000 m

VB=-2/1000 m

TA=-1/1000 rad

TB=-2/1000 rad

SM=-10/1000 rad

a=2.0m

B x D = 150x300mm

E65-F225 構造用集成材すぎ(JAS)

両端にばねがあり、そこにたわみとたわみ角を与えたはりの計算式を導入しました。

材端条件 RA, MA, RB, MB で Q, M, T, V が表現できることがわかりました。

2026-09-25

jw_cad 外部変形－ (4162-2) はりを解く(両端ばね＋鉛直・回転変位：鉛直変位(2)) －

maximaではりを解いています。

(はりを解く(両端ばね＋鉛直・回転変位：鉛直変位(2)))

スクリプト例

:はりを解く(両端ばね＋鉛直・回転変位：鉛直変位(2))
@echo off
path C:\maxima-5.49.0\bin;%path%
more +4 %0 | maxima --very-quiet & pause & goto:eof
/*

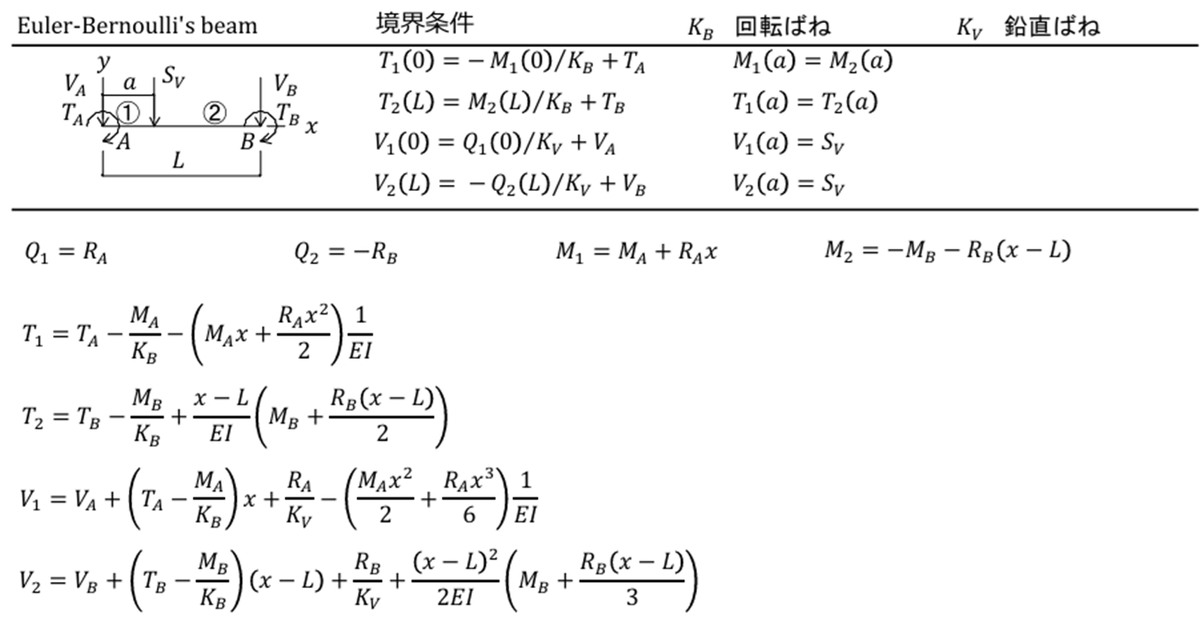

   VA TA      SV       VB TB
:   |/________|_________|/
    ◎                 ◎ KB
    >                   > KV

:   0         a         L ---> x
:   |---------L---------|

    y
    |
    |_____x
  ／
 z

  KB : 回転ばね kNm/rad
  KV : 鉛直ばね kN/m
  TA, TB : たわみ角 左回りが正 rad
  VA, VB : たわみ 上方向が正 m
  SV : 鉛直変位 上方向が正 m
  a : 鉛直変位の位置 m
  Q1, Q2 : せん断力 上方向が正 kN
  M1, M2 : 曲げモーメント 左回りが正 kNm
  L : スパン長 m
  EI : 曲げ剛性(一定)

  エンコード UTF-8(BOM無し) で保存して実行してください。
*/
assume(L>0,a>=0,L>=a)$
/*
define(Q1(x), C1)$
define(M1(x), C2 + integrate(Q1(x), x))$
define(T1(x), C3 - integrate(M1(x)/EI, x))$
define(V1(x), C4 + integrate(T1(x), x))$
define(Q2(x), C5)$
define(M2(x), C6 + integrate(Q2(x), x))$
define(T2(x), C7 - integrate(M2(x)/EI, x))$
define(V2(x), C8 + integrate(T2(x), x))$
s: solve(
  [T1(0)=-M1(0)/KB+TA, V1(0)= Q1(0)/KV+VA,
   T2(L)= M2(L)/KB+TB, V2(L)=-Q2(L)/KV+VB,
   M1(a)=M2(a), T1(a)=T2(a), V1(a)=SV, V2(a)=SV],
  [C1, C2, C3, C4, C5, C6, C7, C8])$
[Q1, M1, T1, V1]: ev([Q1(x), M1(x), T1(x), V1(x)], s)$
[Q2, M2, T2, V2]: ev([Q2(x), M2(x), T2(x), V2(x)], s)$

RA:ev(Q1,x=0)$
RB:-ev(Q2,x=L)$
MA:ev(M1,x=0)$
MB:-ev(M2,x=L)$
print("RA:",string(factor(RA)))$
print("RB:",string(factor(RB)))$
print("MA:",string(factor(MA)))$
print("MB:",string(factor(MB)))$

print("Q1-RA:",string(factor(Q1-RA)))$
print("M1-MA-RA*x:",string(factor(M1-MA-RA*x)))$
print("T1-TA+MA/KB+(MA*x+RA*x^2/2)/EI:",string(factor(T1-TA+MA/KB+(MA*x+RA*x^2/2)/EI)))$
print("V1-VA-(TA-MA/KB)*x-RA/KV+(MA*x^2/2+RA*x^3/6)/EI:",string(factor(V1-VA-(TA-MA/KB)*x-RA/KV+(MA*x^2/2+RA*x^3/6)/EI)))$
print("Q2+RB:",string(factor(Q2+RB)))$
print("M2+MB+RB*(x-L):",string(factor(M2+MB+RB*(x-L))))$
print("T2-TB+MB/KB-(MB*(x-L)+RB*(x-L)^2/2)/EI:",string(factor(T2-TB+MB/KB-(MB*(x-L)+RB*(x-L)^2/2)/EI)))$
print("V2-VB-(TB-MB/KB)*(x-L)-RB/KV-(MB*(x-L)^2/2+RB*(x-L)^3/6)/EI:",string(factor(V2-VB-(TB-MB/KB)*(x-L)-RB/KV-(MB*(x-L)^2/2+RB*(x-L)^3/6)/EI)))$ quit()$
*/

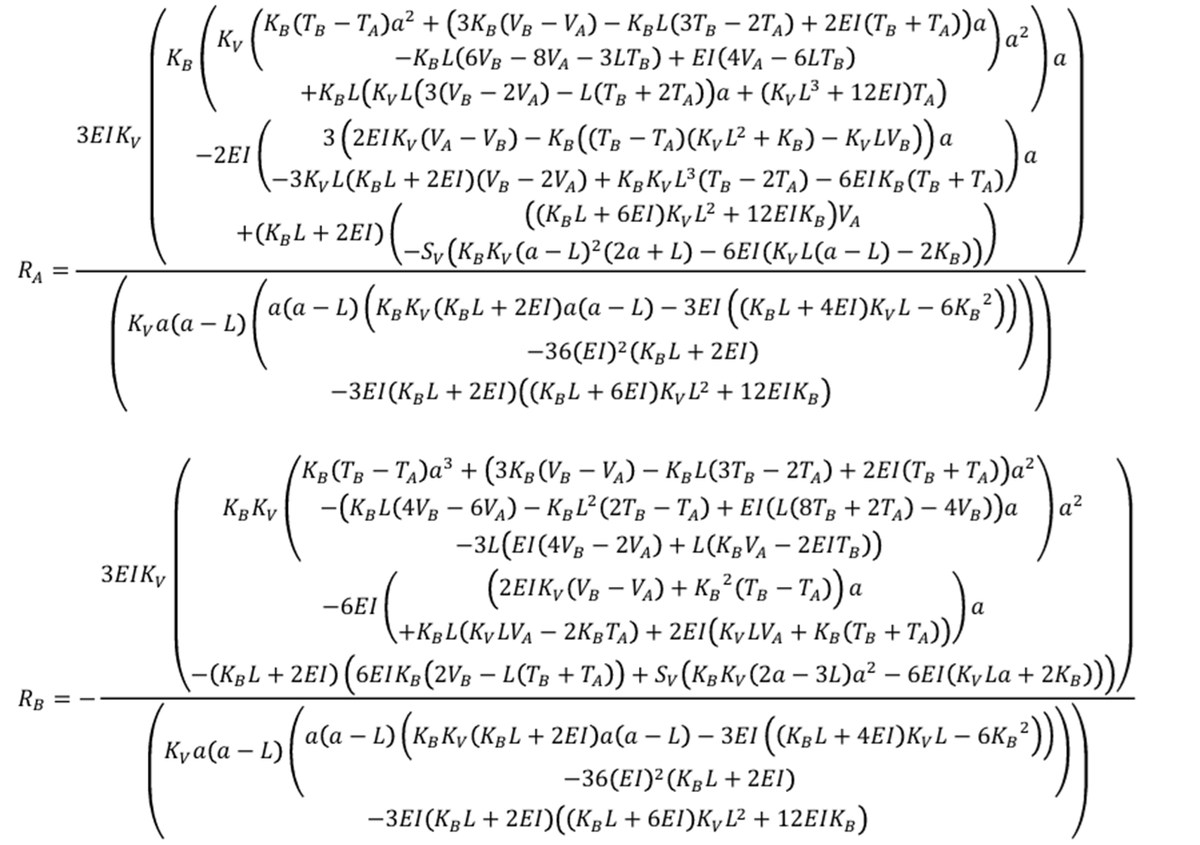

RA: 3*EI*KV*(KB*(KV*(KB*(TB-TA)*a^2+(3*KB*(VB-VA)-KB*L*(3*TB-2*TA)+2*EI*(TB+TA))*a-KB*L*(6*VB-8*VA-3*L*TB)+EI*(4*VA-6*L*TB))*a^2
+KB*L*(KV*L*(3*(VB-2*VA)-L*(TB+2*TA))*a+(KV*L^3+12*EI)*TA))*a
-2*EI*(3*(2*EI*KV*(VB-VA)-KB*((TB-TA)*(KV*L^2+KB)-KV*L*VB))*a-3*KV*L*(KB*L+2*EI)*(VB-2*VA)+KB*KV*L^3*(TB-2*TA)-6*EI*KB*(TB+TA))*a
+(KB*L+2*EI)*(((KB*L+6*EI)*KV*L^2+12*EI*KB)*VA-SV*(KB*KV*(a-L)^2*(2*a+L)-6*EI*(KV*L*(a-L)-2*KB)))
)/(KV*a*(a-L)*(a*(a-L)*(KB*KV*(KB*L+2*EI)*a*(a-L)-3*EI*((KB*L+4*EI)*KV*L-6*KB^2))-36*EI^2*(KB*L+2*EI))-3*EI*(KB*L+2*EI)*((KB*L+6*EI)*KV*L^2+12*EI*KB))$
RB:-3*EI*KV*(KB*KV*(KB*(TB-TA)*a^3+(3*KB*(VB-VA)-KB*L*(3*TB-2*TA)+2*EI*(TB+TA))*a^2-(KB*L*(4*VB-6*VA)-KB*L^2*(2*TB-TA)+EI*(L*(8*TB+2*TA)-4*VB))*a
-3*L*(EI*(4*VB-2*VA)+L*(KB*VA-2*EI*TB)))*a^2-6*EI*((2*EI*KV*(VB-VA)+KB^2*(TB-TA))*a+KB*L*(KV*L*VA+2*KB*TA)+2*EI*(KV*L*VA+KB*(TB+TA)))*a
-(KB*L+2*EI)*(6*EI*KB*(2*VB-L*(TB+TA))+SV*(KB*KV*(2*a-3*L)*a^2-6*EI*(KV*L*a+2*KB)))
)/(KV*a*(a-L)*(a*(a-L)*(KB*KV*(KB*L+2*EI)*a*(a-L)-3*EI*((KB*L+4*EI)*KV*L-6*KB^2))-36*EI^2*(KB*L+2*EI))-3*EI*(KB*L+2*EI)*((KB*L+6*EI)*KV*L^2+12*EI*KB))$

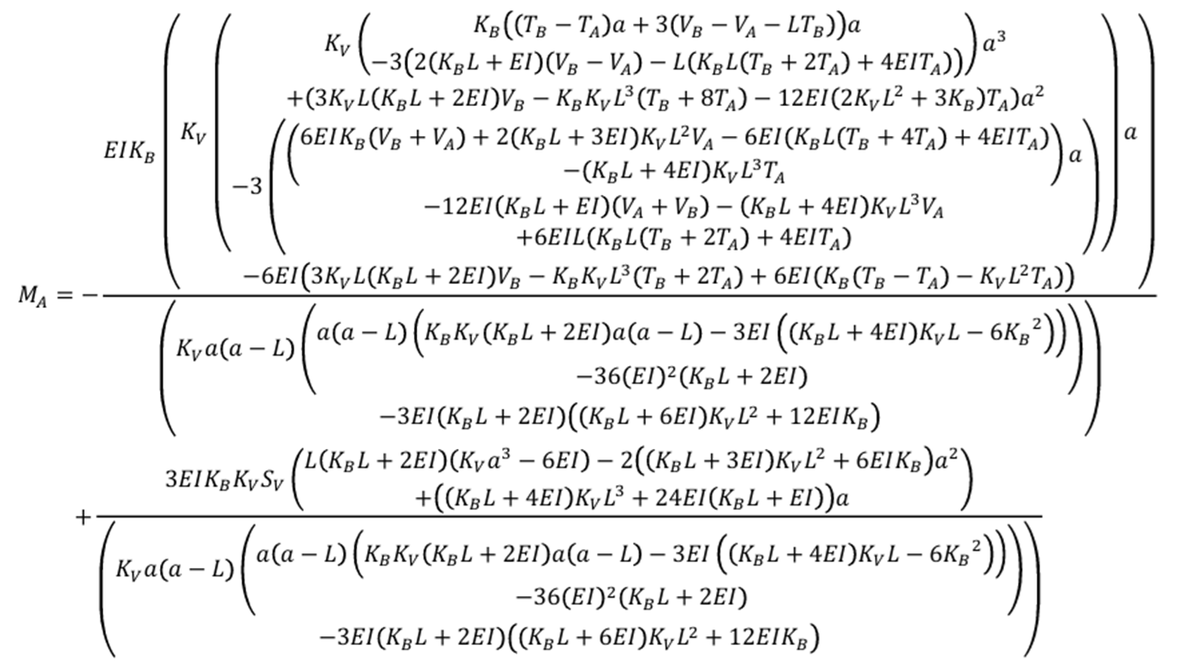

MA:-EI*KB*(KV*(KV*(KB*((TB-TA)*a+3*(VB-VA-L*TB))*a-3*(2*(KB*L+EI)*(VB-VA)-L*(KB*L*(TB+2*TA)+4*EI*TA)))*a^3
+(3*KV*L*(KB*L+2*EI)*VB-KB*KV*L^3*(TB+8*TA)-12*EI*(2*KV*L^2+3*KB)*TA)*a^2
-3*((6*EI*KB*(VB+VA)+2*(KB*L+3*EI)*KV*L^2*VA-6*EI*(KB*L*(TB+4*TA)+4*EI*TA)-(KB*L+4*EI)*KV*L^3*TA)*a
-12*EI*(KB*L+EI)*(VB+VA)-(KB*L+4*EI)*KV*L^3*VA+6*EI*L*(KB*L*(TB+2*TA)+4*EI*TA)))*a
-6*EI*(3*KV*L*(KB*L+2*EI)*VB-KB*KV*L^3*(TB+2*TA)+6*EI*(KB*(TB-TA)-KV*L^2*TA))
)/(KV*a*(a-L)*(a*(a-L)*(KB*KV*(KB*L+2*EI)*a*(a-L)-3*EI*((KB*L+4*EI)*KV*L-6*KB^2))-36*EI^2*(KB*L+2*EI))-3*EI*(KB*L+2*EI)*((KB*L+6*EI)*KV*L^2+12*EI*KB))
+3*EI*KB*KV*SV*(L*(KB*L+2*EI)*(KV*a^3-6*EI)-2*((KB*L+3*EI)*KV*L^2+6*EI*KB)*a^2+((KB*L+4*EI)*KV*L^3+24*EI*(KB*L+EI))*a
)/(KV*a*(a-L)*(a*(a-L)*(KB*KV*(KB*L+2*EI)*a*(a-L)-3*EI*((KB*L+4*EI)*KV*L-6*KB^2))-36*EI^2*(KB*L+2*EI))-3*EI*(KB*L+2*EI)*((KB*L+6*EI)*KV*L^2+12*EI*KB))$

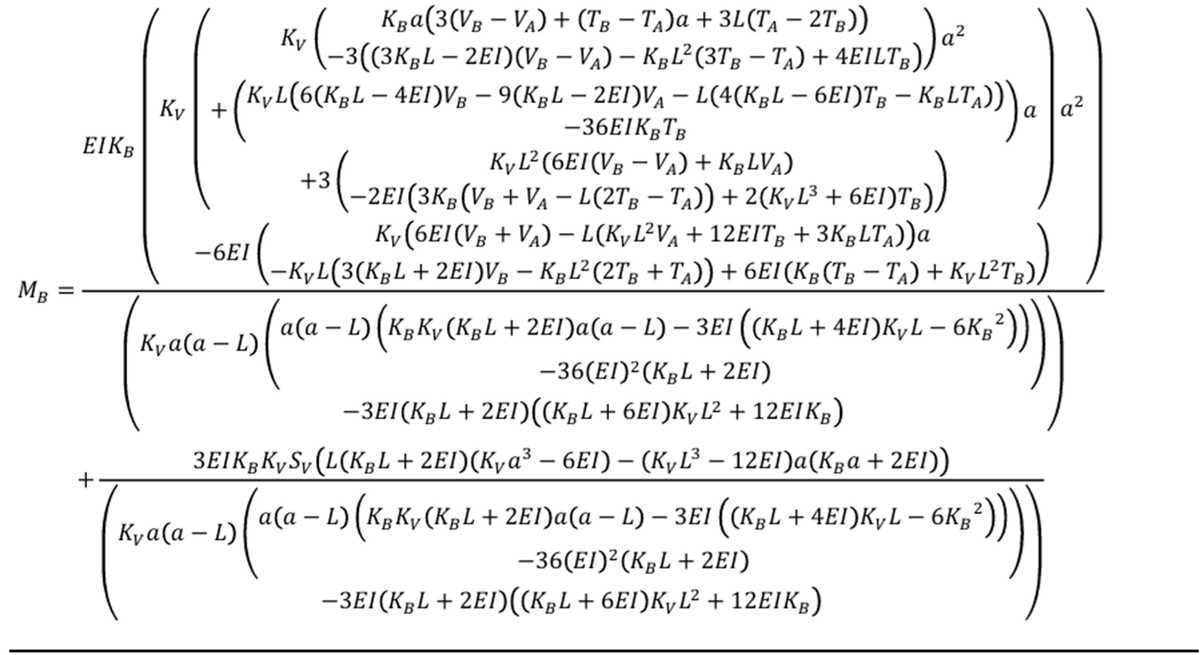

MB: EI*KB*(KV*(KV*(KB*a*(3*(VB-VA)+(TB-TA)*a+3*L*(TA-2*TB))-3*((3*KB*L-2*EI)*(VB-VA)-KB*L^2*(3*TB-TA)+4*EI*L*TB))*a^2
+(KV*L*(6*(KB*L-4*EI)*VB-9*(KB*L-2*EI)*VA-L*(4*(KB*L-6*EI)*TB-KB*L*TA))-36*EI*KB*TB)*a
+3*(KV*L^2*(6*EI*(VB-VA)+KB*L*VA)-2*EI*(3*KB*((VB+VA)-L*(2*TB-TA))+2*(KV*L^3+6*EI)*TB)))*a^2
-6*EI*(KV*(6*EI*(VB+VA)-L*(KV*L^2*VA+12*EI*TB+3*KB*L*TA))*a-KV*L*(3*(KB*L+2*EI)*VB-KB*L^2*(2*TB+TA))+6*EI*(KB*(TB-TA)+KV*L^2*TB))
)/(KV*a*(a-L)*(a*(a-L)*(KB*KV*(KB*L+2*EI)*a*(a-L)-3*EI*((KB*L+4*EI)*KV*L-6*KB^2))-36*EI^2*(KB*L+2*EI))-3*EI*(KB*L+2*EI)*((KB*L+6*EI)*KV*L^2+12*EI*KB))
+3*EI*KB*KV*SV*(L*(KB*L+2*EI)*(KV*a^3-6*EI)-(KV*L^3-12*EI)*a*(KB*a+2*EI)
)/(KV*a*(a-L)*(a*(a-L)*(KB*KV*(KB*L+2*EI)*a*(a-L)-3*EI*((KB*L+4*EI)*KV*L-6*KB^2))-36*EI^2*(KB*L+2*EI))-3*EI*(KB*L+2*EI)*((KB*L+6*EI)*KV*L^2+12*EI*KB))$

Q1: RA$
M1: MA+RA*x$
T1: TA-MA/KB-(MA*x+RA*x^2/2)/EI$
V1: VA+(TA-MA/KB)*x+RA/KV-(MA*x^2/2+RA*x^3/6)/EI$
Q2:-RB$
M2:-MB-RB*(x-L)$
T2: TB-MB/KB+(MB*(x-L)+RB*(x-L)^2/2)/EI$
V2: VB+(TB-MB/KB)*(x-L)+RB/KV+(MB*(x-L)^2/2+RB*(x-L)^3/6)/EI$

Q:if a>x then Q1 else Q2$
M:if a>x then M1 else M2$
T:if a>x then T1 else T2$
V:if a>x then V1 else V2$

KB:1000$
KV:1000*10$
[TA, TB]: [-1,-2]/1000$
[VA, VB]: [-1,-2]/1000$
SV:-10/1000$
a:2.0$
[L,B,D,E,G,fs]: [5,0.15,0.30,6.5,6.5/15,1.2]$

EI: E * B * D^3 / 12 * 10^6$ /* kN*m*m */

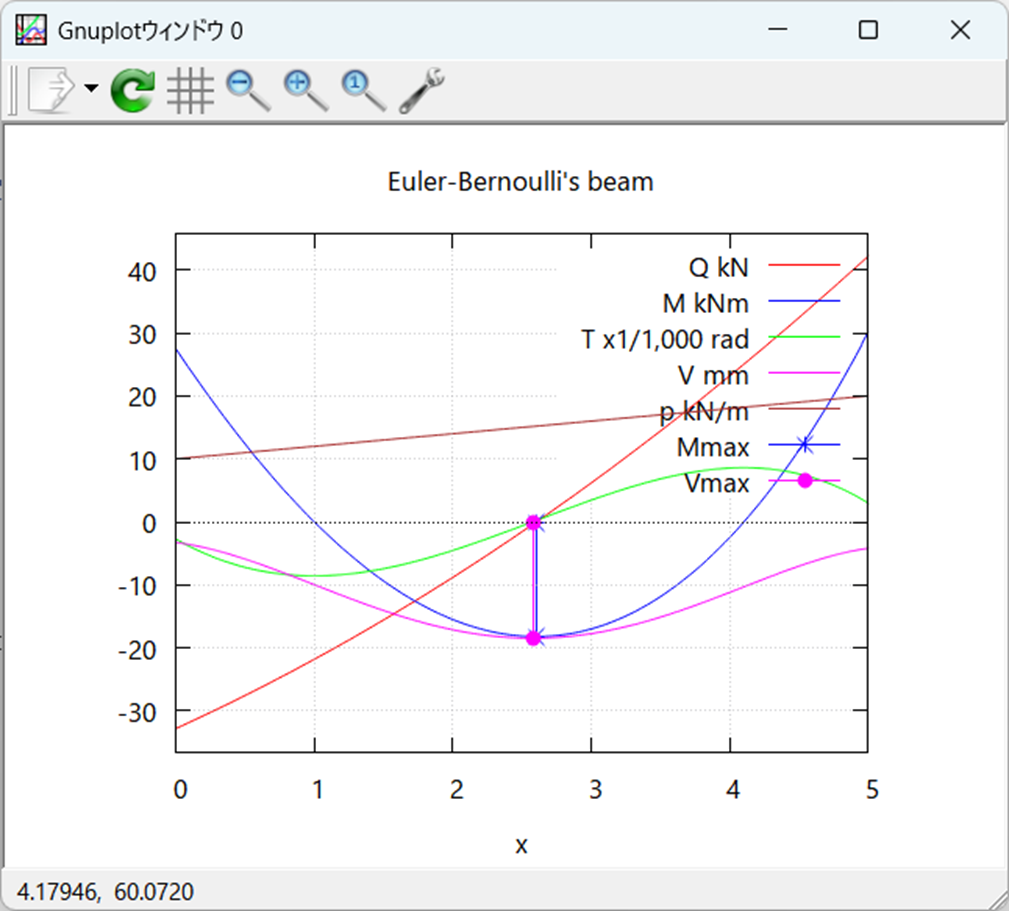

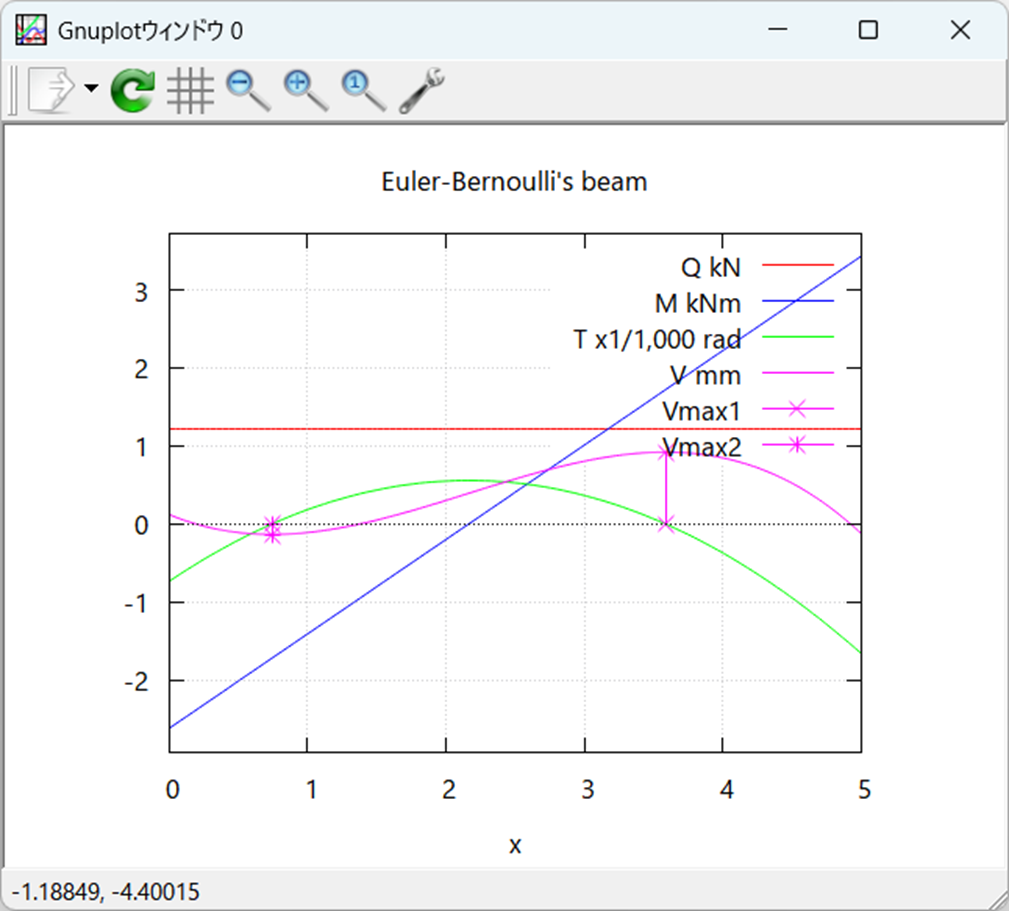

plot2d([Q,M,T*1000,V*1000], [x,0,L], grid2d, [title, "Euler-Bernoulli's beam"],
  [legend,"Q kN","M kNm","T x1/1000 rad","V mm"],
  [color,red,blue,green,magenta])$

?sleep(10)$
quit()$

(計算結果)

L=5.0m

KB=1000 kNm/rad

KV=10000 kN/m

VA=-1/1000 m

VB=-2/1000 m

TA=-1/1000 rad

TB=-2/1000 rad

SV=-10/1000 m

a=2.0m

B x D = 150x300mm

E65-F225 構造用集成材すぎ(JAS)

両端にばねがあり、そこにたわみとたわみ角を与えたはりの計算式を導入しました。

改良式です。

2026-09-25

jw_cad 外部変形－ (4161-2) はりを解く(両端ばね＋鉛直・回転変位：集中曲げ(2)) －

maximaではりを解いています。

(はりを解く(両端ばね＋鉛直・回転変位：集中曲げ(2)))

スクリプト例

:はりを解く(両端ばね＋鉛直・回転変位：集中曲げ(2))
@echo off
path C:\maxima-5.49.0\bin;%path%
more +4 %0 | maxima --very-quiet & pause & goto:eof
/*

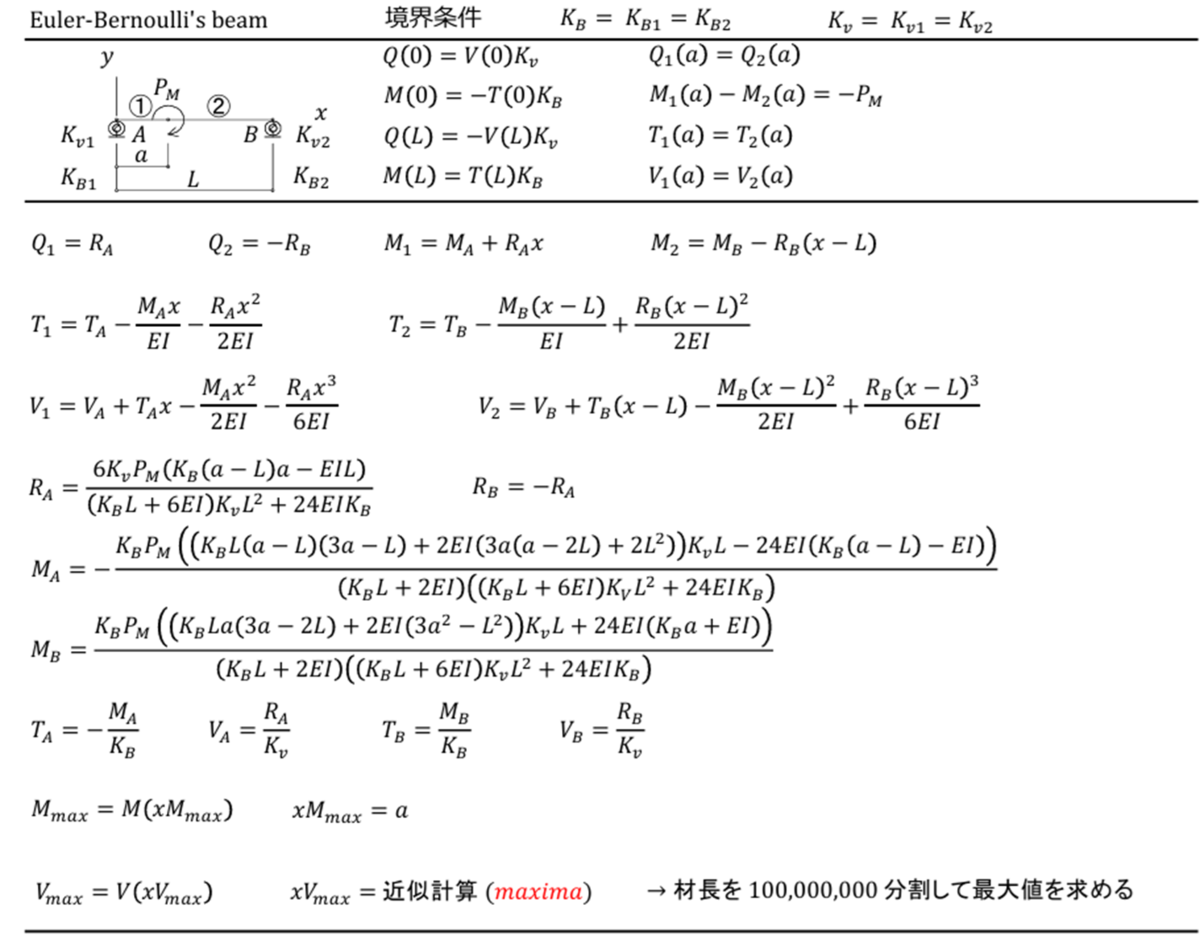

   VA TA      PM       VB TB
:   |/________/_________|/
    ◎                 ◎ KB
    >                   > KV

:   0         a         L ---> x
:   |---------L---------|

    y
    |
    |_____x
  ／
 z

  KB : 回転ばね kNm/rad
  KV : 鉛直ばね kN/m
  TA, TB : たわみ角 左回りが正 rad
  VA, VB : たわみ 上方向が正 m
  PM : 集中曲げ 左回りが正 kNm
  a : 集中曲げの位置 m
  Q1, Q2 : せん断力 上方向が正 kN
  M1, M2 : 曲げモーメント 左回りが正 kNm
  L : スパン長 m
  EI : 曲げ剛性(一定)

  エンコード UTF-8(BOM無し) で保存して実行してください。
*/
assume(L>0,a>=0,L>=a)$
/*
define(Q1(x), C1)$
define(M1(x), C2 + integrate(Q1(x), x))$
define(T1(x), C3 - integrate(M1(x)/EI, x))$
define(V1(x), C4 + integrate(T1(x), x))$
define(Q2(x), C5)$
define(M2(x), C6 + integrate(Q2(x), x))$
define(T2(x), C7 - integrate(M2(x)/EI, x))$
define(V2(x), C8 + integrate(T2(x), x))$

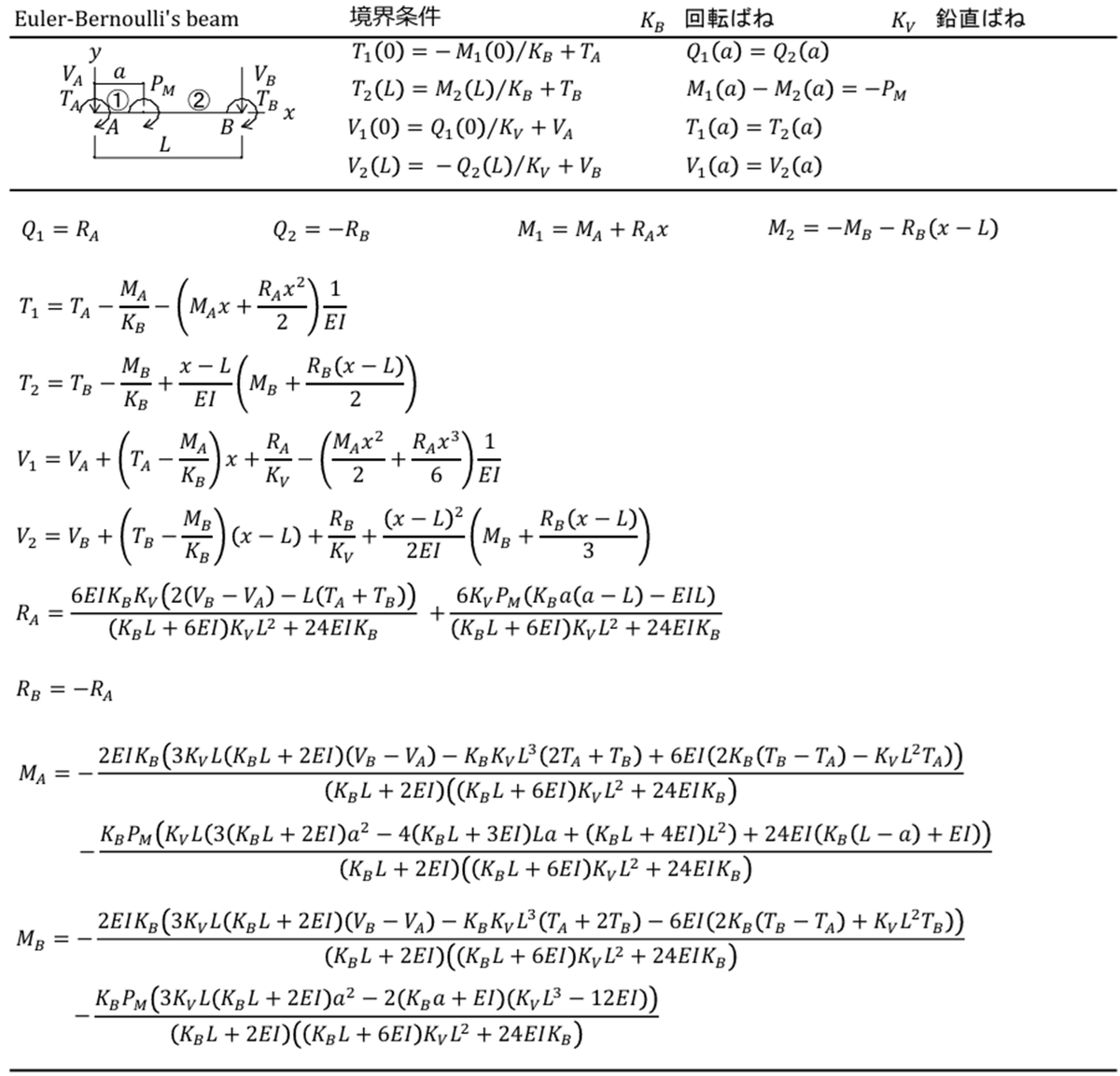

s: solve(
  [T1(0)=-M1(0)/KB+TA, V1(0)= Q1(0)/KV+VA,
   T2(L)= M2(L)/KB+TB, V2(L)=-Q2(L)/KV+VB,
   Q1(a)=Q2(a), M1(a)-M2(a)=-PM, T1(a)=T2(a), V1(a)=V2(a)],
  [C1, C2, C3, C4, C5, C6, C7, C8])$
[Q1, M1, T1, V1]: ev([Q1(x), M1(x), T1(x), V1(x)], s)$
[Q2, M2, T2, V2]: ev([Q2(x), M2(x), T2(x), V2(x)], s)$

RA:ev(Q1,x=0)$
RB:-ev(Q2,x=L)$
MA:ev(M1,x=0)$
MB:-ev(M2,x=L)$

print("RA:",string(factor(RA)))$
print("RB:",string(factor(RB)))$
print("MA:",string(factor(MA)))$
print("MB:",string(factor(MB)))$
print("Q1-RA:",string(factor(Q1-RA)))$
print("M1-MA-RA*x:",string(factor(M1-MA-RA*x)))$
print("T1-TA+MA/KB+(MA*x+RA*x^2/2)/EI:",string(factor(T1-TA+MA/KB+(MA*x+RA*x^2/2)/EI)))$
print("V1-VA-(TA-MA/KB)*x-RA/KV+(MA*x^2/2+RA*x^3/6)/EI:",string(factor(V1-VA-(TA-MA/KB)*x-RA/KV+(MA*x^2/2+RA*x^3/6)/EI)))$
print("Q2+RB:",string(factor(Q2+RB)))$
print("M2+MB+RB*(x-L):",string(factor(M2+MB+RB*(x-L))))$
print("T2-TB+MB/KB-(MB*(x-L)+RB*(x-L)^2/2)/EI:",string(factor(T2-TB+MB/KB-(MB*(x-L)+RB*(x-L)^2/2)/EI)))$
print("V2-VB-(TB-MB/KB)*(x-L)-RB/KV-(MB*(x-L)^2/2+RB*(x-L)^3/6)/EI:",string(factor(V2-VB-(TB-MB/KB)*(x-L)-RB/KV-(MB*(x-L)^2/2+RB*(x-L)^3/6)/EI)))$ quit()$
*/

RA: 6*EI*KB*KV*(2*(VB-VA)-L*(TB+TA))/((KB*L+6*EI)*KV*L^2+24*EI*KB)
+6*KV*PM*(KB*(a-L)*a-EI*L)/((KB*L+6*EI)*KV*L^2+24*EI*KB)$
RB:-RA$
MA:-2*EI*KB*(3*KV*L*(KB*L+2*EI)*(VB-VA)-KB*KV*L^3*(TB+2*TA)+6*EI*(2*KB*(TB-TA)-KV*L^2*TA)
)/((KB*L+2*EI)*((KB*L+6*EI)*KV*L^2+24*EI*KB))
-KB*PM*(KV*L*(3*(KB*L+2*EI)*a^2-4*(KB*L+3*EI)*L*a+(KB*L+4*EI)*L^2)+24*EI*(KB*(L-a)+EI)
)/((KB*L+2*EI)*((KB*L+6*EI)*KV*L^2+24*EI*KB))$
MB:-2*EI*KB*(3*KV*L*(KB*L+2*EI)*(VB-VA)-KB*KV*L^3*(2*TB+TA)-6*EI*(KV*L^2*TB+2*KB*(TB-TA))
)/((KB*L+2*EI)*((KB*L+6*EI)*KV*L^2+24*EI*KB))
-KB*PM*(3*KV*L*(KB*L+2*EI)*a^2-2*(KB*a+EI)*(KV*L^3-12*EI)
)/((KB*L+2*EI)*((KB*L+6*EI)*KV*L^2+24*EI*KB))$

Q1: RA$
M1: MA+RA*x$
T1: TA-MA/KB-(MA*x+RA*x^2/2)/EI$
V1: VA+(TA-MA/KB)*x+RA/KV-(MA*x^2/2+RA*x^3/6)/EI$
Q2:-RB$
M2:-MB-RB*(x-L)$
T2: TB-MB/KB+(MB*(x-L)+RB*(x-L)^2/2)/EI$
V2: VB+(TB-MB/KB)*(x-L)+RB/KV+(MB*(x-L)^2/2+RB*(x-L)^3/6)/EI$

Q:if a>x then Q1 else Q2$
M:if a>x then M1 else M2$
T:if a>x then T1 else T2$
V:if a>x then V1 else V2$

KB:1000$
KV:1000*10$
[TA, TB]: [-1,-2]/1000$
[VA, VB]: [-1,-2]/1000$
PM:-30$
a:2.0$
[L,B,D,E,G,fs]: [5,0.15,0.30,6.5,6.5/15,1.2]$

EI: E * B * D^3 / 12 * 10^6$ /* kN*m*m */

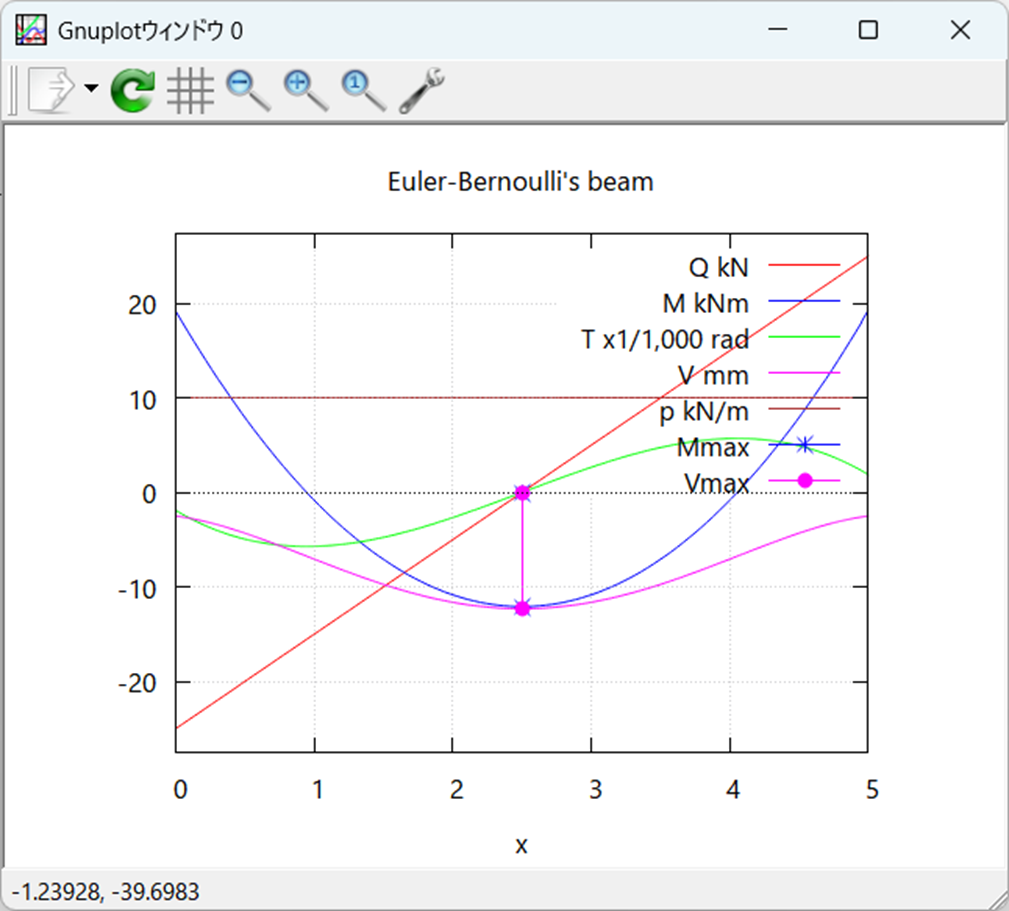

plot2d([Q,M,T*1000,V*1000], [x,0,L], grid2d, [title, "Euler-Bernoulli's beam"],
  [legend,"Q kN","M kNm","T x1/1000 rad","V mm"],
  [color,red,blue,green,magenta])$

?sleep(10)$
quit()$

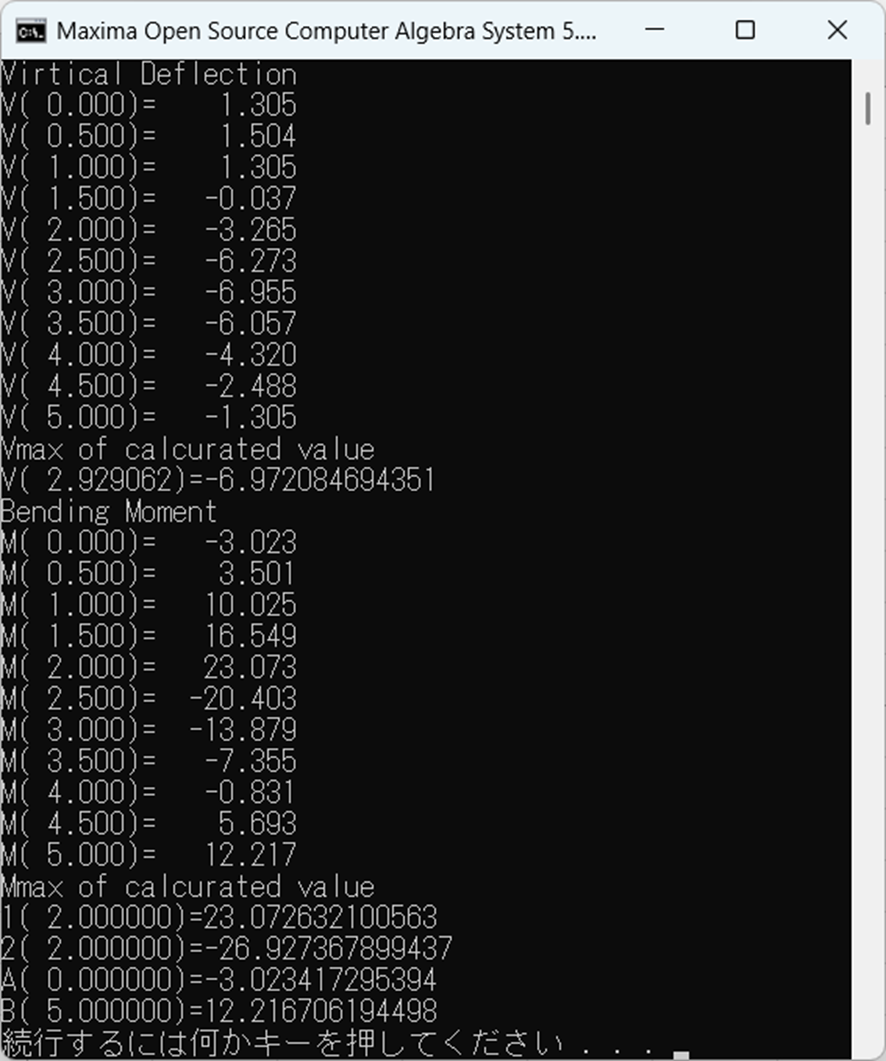

(計算結果)

L=5.0m

KB=1000 kNm/rad

KV=10000 kN/m

VA=-1/1000 m

VB=-2/1000 m

TA=-1/1000 rad

TB=-2/1000 rad

PM=-30 kNm

a=2.0m

B x D = 150x300mm

E65-F225 構造用集成材すぎ(JAS)

両端にばねがあり、そこにたわみとたわみ角を与えたはりの計算式を導入しました。
